نوع کمربند سیستم تخلیه کشتی برای تخلیه محموله فله از کشتی
جزئیات محصول:
| محل منبع: | چین |
| نام تجاری: | SSI |
| گواهی: | manufacture certificate |
| شماره مدل: | سفارشی |
پرداخت:
| مقدار حداقل تعداد سفارش: | 1 |
|---|---|
| قیمت: | US $1,500,000-5,000,000/ Set |
| جزئیات بسته بندی: | قاب چوبی یا برهنه |
| زمان تحویل: | 6 ماه پس از دریافت پیش پرداخت |
| شرایط پرداخت: | L/C ، D/A ، D/P ، T/T ، Western Union ، MoneyGram |
| قابلیت ارائه: | 20 مجموعه / سال |
|
اطلاعات تکمیلی |
|||
| تولید - محصول: | سیستم تخلیه کشتی | رنگ آمیزی: | PPG |
|---|---|---|---|
| رنگ: | توصیه توسط کاربر | DFT: | 315 میلی متر |
| ظرفیت: | 800 تن در ساعت | مزیت - فایده - سود - منفعت: | عملکرد بالا |
| سود: | کم هزینه | جابجایی مواد: | مواد فله |
| برجسته: | نوع کمربند سیستم تخلیه کشتی,تخلیه کننده مکانیکی کشتی,محیط دریایی |
||
توضیحات محصول
نوع کمربند محموله فله سیستم تخلیه کشتی تخلیه کننده کشتی بارگیری مواد فله تخلیه کننده کشتی
تخلیه کننده کشتی از نوع پل دیفرانسیل مکانیکی (الکتریکی) مجموعه ای از وسایل تخلیه موثر، قابل اعتماد و با کارایی بالا است که برای حمل و نقل محموله های فله خشک در تجارت بندر و پایانه سفارشی شده است.

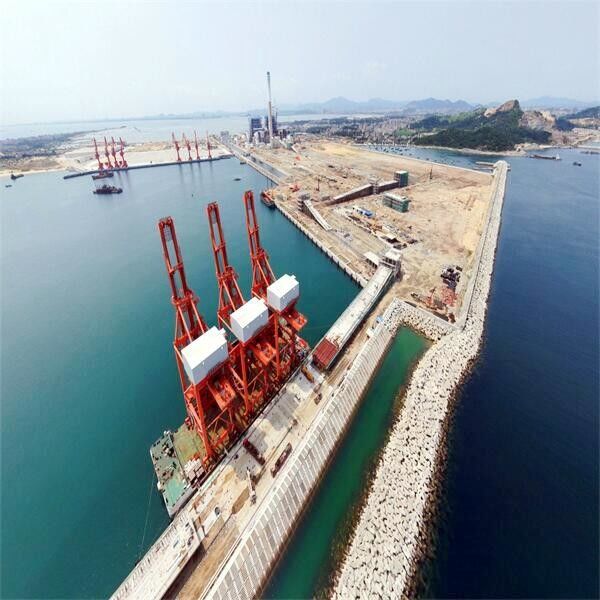

تخلیه کننده کشتی در بندر نصب می شود و محموله های فله خشک (زغال سنگ، سنگ معدن، پودر معدنی، سیمان، کک، خاکستر، غلات و غیره) را از انبار کشتی از طریق سطل چنگ زدن تخلیه می کند.تخلیه محموله های فله خشک به قیف، سپس به تسمه نقاله از طریق قیف.محموله های فله خشک توسط تسمه نقاله برای ذخیره سازی به انبار منتقل می شوند.
تخلیه کننده کشتی از نوع پل شامل نوع واگن برقی خودکششی و نوع واگن سیم کشی.نوع کالسکه سیم طناب کشی از نوع واگن برقی اصلی و کمکی و نوع چرخ دستی چهار درام دیفرانسیل.نوع واگن برقی چهار درام دیفرانسیل از نوع واگن برقی چهار درام دیفرانسیل مکانیکی و نوع واگن برقی چهار درام دیفرانسیل.
تخلیه کننده کشتی از نوع پل دیفرانسیل مکانیکی (برقی) پیشرفته ترین و پرکاربردترین امروزه است.سیستم بالابر، سیستم بازشو و سیستم کشش آن توسط چهار درام کنترل می شود.این به ویژه برای متخصص در راه حل های حمل و نقل فله حرفه ای که بالاترین سطح عملکرد را ارائه می دهد، طراحی شده است.
| مدل | واگن برقی خودکششی | چرخ دستی اصلی و کمکی | دیفرانسیل مکانیکی | دیفرانسیل برقی |
| وزن(٪) | 100% | 80% | 60 تا 65 درصد | 60% |
| ثبات | 1.4 | 1.5 | 1.7 ~ 1.8 | 1.7 ~ 1.8 |
| طناب سیمیطول | 1 | 6 | 2.5 | 2.5 |
| مصرف برق | 1 | 2.5 | 1.1 | 1.2 |
| عملیاتی هزینه(٪) | 100% | 95% | 90% | 90% |
| خطا و نگهداری | درهم شکستن نرخ بالا و سخت به حفظ | نرخ خرابی کم و نگهداری آسان است، اما سیستم سیم طناب پیچیده است | سیستم سیم طناب ساده است، کاهنده دنده آسان برای تغییر طراحی خاص است،نگهداری و تغییر آن سخت است | سیستم سیم طناب ساده است،کاهنده دنده استاندارد است،ساده در نگهداری،سیستم الکتریکی پیچیده است |
| هزینه تاسیسات و اساسی (%) | 100% | 95% | 85% | 85% |
| مدل | دیفرانسیل مکانیکی | دیفرانسیل برقی |
| وزن (t) | 1100 | 1050 |
|
فاصله راه آهن(متر) فاصله چرخ(متر) |
18 تا 28 18 |
18 تا 28 18 |
|
شماره چرخ فشار چرخ T درایور KW |
40 50 7.5 * 10 |
40 50 7.5 * 10 |
| مکانیزم Luffing KW | 90 تا 110 | 90 تا 110 |
| مکانیزم چهار درام KW |
استارت 2X500KW دویدن315 کیلووات |
4*400 |
| مشخصات تخلیه کننده کشتی | ||||||||||||||||
| کشتی | ظرفیت | زمان تخلیه | ظرفیت بالابر از چنگ زدن |
وزن تک چنگ زدن |
چرخه بار |
یک چرخه | تراکم از مواد فله |
ریل فاصله |
ریل | چرخ فشار |
افزایش فاصله دسترسی از چنگ زدن |
دسترسی عقب فاصله گرفتن |
بالا بردن سرعت |
پایین آوردن سرعت |
چرخ دستی سرعت |
مسافرت سرعت |
| DWT | t/h | ساعت ها | تی | تی | س | t/m3 | متر | kN | متر | متر | متر در دقیقه | متر در دقیقه | متر در دقیقه | متر در دقیقه | ||
| 1000 | 340 | 2.94 | 10 | 5.5 | 61.82 | 58.23529412 | 0.85 | 16 | QU80 | 350 | 23 | 21 | 90 | 100 | 120 | 25 |
| 5000 | 500-2000 | 2.5 ~ 10 | 12.5 ~ 48 | 7.3 ~ 28 | 67.42 ~ 71.43 | 52.56-53.4 | 0.8 ~ 0.9 | 10.5 ~ 20 | QU80 ~ 100 | 245 ~ 600 | 24 تا 28 | 8~16 | 100 تا 160 | 120 تا 190 | 150 تا 240 | 20 |
| 8000 | 1000 | ساعت 8.00 | 25 | 14.8 | 67.57 | 53.28 | 20 | QU100 | 350 | 28 | 17 | 135 | 150 | 180 | 20 | |
| 20000 | 800-1000 | 20.00 | 22 تا 30 | 13.3 ~ 14.8 | 55.56 ~ 67.57 | 53.28 ~ 64.8 | 0.85 | 16 تا 22 | QU80 ~ 120 | 330 تا 530 | 24 تا 38 | 21 | 12 تا 135 | 135 تا 150 | 180 | 20 تا 25 |
| 30000 | 1250 | ساعت 24.00 | 32 | 19.6 | 63.78 | 56.448 | 0.95 | 16 | QU100 | 505 | 33 | 14 | 135 | 150 | 220 | 25 |
| 35000 | 800 تا 1600 | 21.88 ~ 43.75 | 22 ~ 40.5 | 12.8 ~ 25 | 62.52 ~ 76.19 | 54 ~ 57.6 | 0.85 ~ 0.95 | 14 تا 24 | QU80 ~ 100 | 330 تا 530 | 27 تا 31 | 11 تا 19 | 120 تا 135 | 135 تا 180 | 180 تا 220 | 20 تا 25 |
| 50000 | 1250 تا 1650 | 33.3 ~ 40 | 32 تا 40 | 19.5 تا 25 | 60 ~ 67.35 | 56.16 ~ 60 | 0.85 ~ 0.95 | 22 تا 26 | QU100 ~ 120 | 500 تا 520 | 30 تا 33 | 17 تا 19 | 150 تا 200 | 180 تا 240 | 180 تا 220 | 20 تا 25 |
| 70000 | 1250 تا 1750 | 40 تا 56 | 34 تا 42 | 20.5 ~ 25.75 | 52.08 ~ 68 | 53 ~ 69.12 | 0.85 ~ 0.9 | 22 تا 30 | QU100 ~ 120 | 500 تا 600 | 32 تا 40 | 16.5 تا 27 | 160 تا 220 | 190 تا 240 | 180 تا 240 | 20 تا 25 |
| 100000 | 1000 تا 1800 | 55.56 ~ 100 | 30 تا 46 | 18 ~ 27.6 | 55.56 ~ 75.12 | 48 ~ 64.8 | 0.8-1 | 22 تا 26 | QU120 | 450 تا 600 | 30 تا 38 | 17 تا 20 | 135 تا 180 | 150 تا 220 | 180 تا 240 | 25 |
| 150000 | 1800 تا 2100 | 71.42 ~ 83.33 | 45 تا 52 | 27.2 ~ 31.5 | 63.16 ~ 66.67 | 54 تا 57 | 0.90 ~ 2.4 | 24 تا 28 | QU120 | 600 ~ 736 | 39 ~ 41.5 | 19 تا 24 | 160 تا 200 | 190 تا 240 | 200 تا 240 | 20 تا 25 |

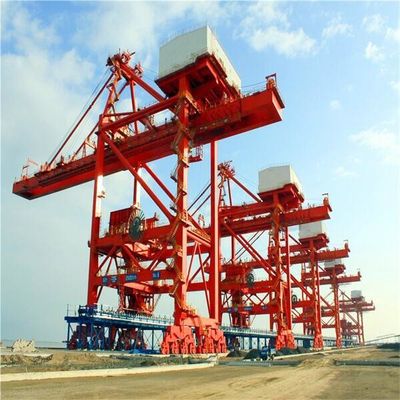

ساختار اصلی تخلیه کننده کشتی گیر از نوع پل
مکانیسم تخلیه کننده کشتی گیر از نوع پل
1. مکانیسم سفر
روش رانندگی مکانیزم سفر چند درایو است.مکانیسم سفر از دستگاه رانندگی، دستگاه پشتیبانی سفر و دستگاه حفاظت ایمنی تشکیل شده است.دستگاه پشتیبان مسافرتی گروه چرخ را با پرتو تعادل می پذیرد، چرخ از چرخ بلبرینگ با لبه های چرخ دوتایی استفاده می کند و تعداد چرخ های محرک نباید کمتر از 50٪ از تعداد کل چرخ ها باشد.
اکثر واحدهای محرک سه در یک کاهنده هستند که می توانند توسط کاهنده ها، ترمزها و موتورها از طریق کوپلینگ ترکیب شوند.
2. ساختار اصلی تخلیه کننده کشتی از نوع پل
اتصال ساختار فولادی اصلی تخلیه کننده کشتی اتصال سفت و سختی را اتخاذ می کند و استحکام کل دستگاه به اندازه کافی قوی است.
فولاد مقطع T رولینگ برای تیرهای جلو و عقب تخلیه کننده کشتی و تیر ریل واگن برقی بدون جوش فیله استفاده می شود تا از ترک خوردگی ناشی از خستگی جوش که ممکن است هنگام چرخاندن چرخ های چرخ دستی به جلو و عقب رخ دهد جلوگیری شود.
