سیستم انباشته و بازیابی سنگین برای انبار دایره ای

توضیحات محصول

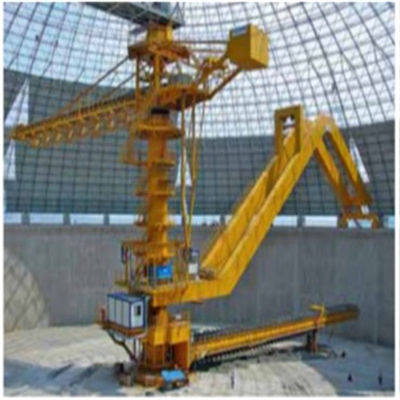

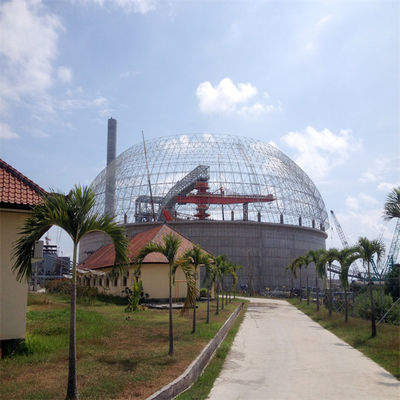

سیستم انباشته و بازیابی سنگین برای انبارهای دایره ای

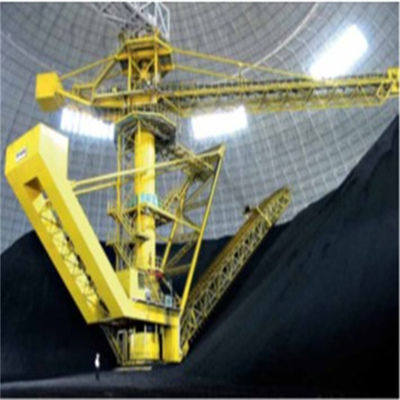

استکر و بازیابی کننده اسکراپر دروازه ای دایره ای عمدتاً در مصالح ساختمانی، زغال سنگ، متالورژی، برق، بندر و سایر صنایع استفاده می شود و بیشتر برای انباشت سنگ آهک یا زغال سنگ و سایر مواد فله استفاده می شود.کنسول استکر مجهز به تسمه نقاله است که از نوار نقاله تسمه ای روی پایه از سقف شبکه ای سازه فولادی استوک یارد دایره ای عبور می کند و مواد ورودی انباشته مخروطی حلقه ای را از طریق نوار نقاله روی کنسول تسمه کامل می کند. پشته ساز;بازیابی کننده کار بازیابی را از طریق سه فرآیند پیوندی کامل می کند: سیستم سفر، سیستم لوفینگ و سیستم اسکراپر.دستگاه اسکراپر مواد را به داخل قیف مخروطی زیر ستون مرکزی در امتداد شیب شمع می تراشد و مواد را از طریق فیدر ارتعاشی و نوار نقاله زیرزمینی خارج می کند.

ویژگی

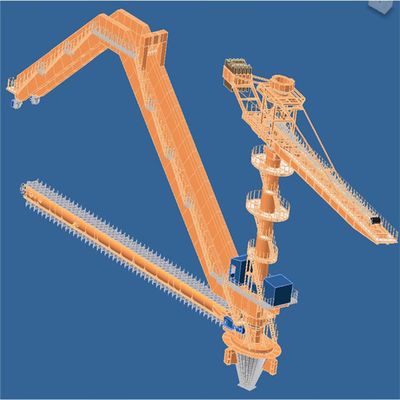

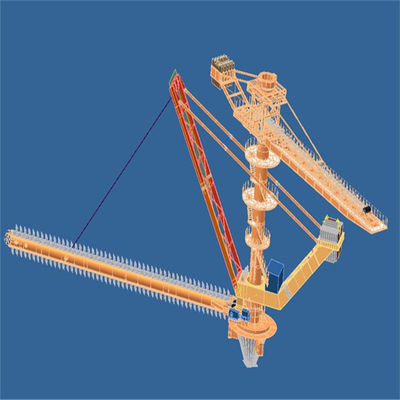

اجزای اصلی استکر دایره ای و بازیابی

1. انباشته سازه فولادی، نوار نقاله کنسول

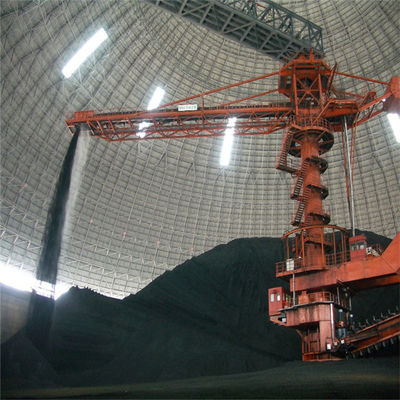

پشته ساز کنسول ستون مرکزی را به عنوان مرکز می گیرد، یک سر آن نوار نقاله با ساختار فولادی کنسول است و انتهای دیگر جعبه وزنه تعادل است.قسمت چرخان انباشته وسط توسط بلبرینگ چرخان به ستون مرکزی متصل می شود و استکر می تواند با مش بندی پینیون روی درایور چرخان با چرخ دنده روی ستون مرکزی بچرخد.مواد وارد شده به انبار دایره ای شکل در سر نوار نقاله تسمه نقاله تخلیه شده و مستقیماً به انبار انباشته می شوند.انباشته در یک زاویه خاص برای انباشتن شیب می چرخد ​​تا زمانی که در یک شمع حلقوی انباشته شود.

دو نوع ساختاری اصلی استاکر کنسولی، نوع ثابت کنسولی و نوع لوفینگ کنسولی وجود دارد.

مقایسه دو نوع استکر:

2. ستون شاه و مکانیزم چرخان استاکر دایره ای و ریکلیمر

ستون شاهی بازیابی استکر در مرکز حیاط دایره ای قرار دارد.این یک جزء مهم از بازیابی استکر است.نه تنها بار اجزای اصلی و پایه ورودی را تحمل می کند، بلکه مرکز نصب قطعات نیز می باشد.بنابراین، نیازهای فرآیند ساخت و نصب آن بسیار بالا است.از ورق فولادی ساخته شده است که به شکل استوانه نورد شده و جوش داده شده و مونتاژ می شود.مدل کاربردی با یک سازه فولادی انباشته، یک یاتاقان نورد برای قسمت دوار انباشته، و یک کشش کابل که اجزای تجهیزات مختلف را به هم متصل می‌کند ارائه شده است.

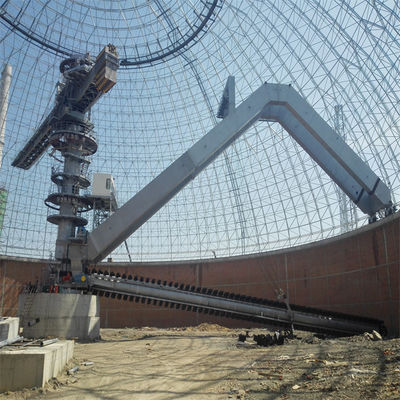

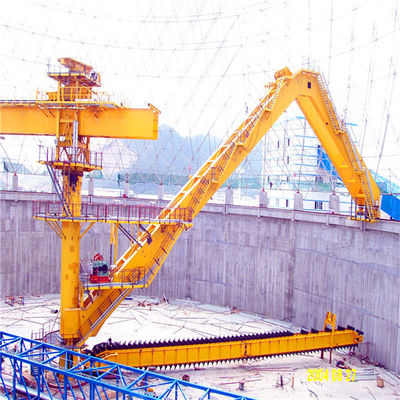

3. استاکر دروازه ای

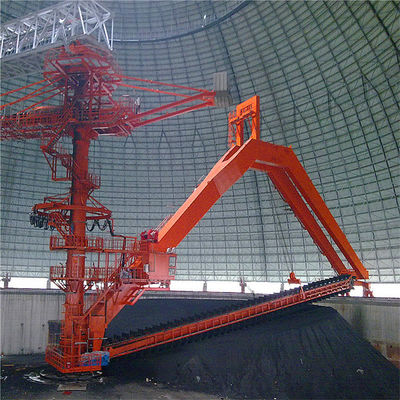

بازیابی کننده اسکراپر دروازه ای عمدتاً از زیر بشکهای، مکانیسم مسافرتی، مکانیسم بازیابی لوفینگ و بازیابی اسکراپر تشکیل شده است.زیر بشکهای جزء اصلی چرخش، لوفینگ و پشتیبانی بار در بازیابی اسکراپر است.دستگاه اسکراپر در زیر دروازه نصب شده است.مکانیزم لوفینگ از نوع وینچ مکانیکی استفاده می‌کند و یک سر دروازه توسط یک غلتک به ستون مرکزی متصل می‌شود، سر دیگر روی مسیر دایره‌ای در قسمت بالایی دیوار حائل حیاط پشتیبانی می‌شود و چرخش Reclaimer توسط چرخ در حال حرکت در مسیر دایره ای رانده می شود.بازیابی دروازه ای ساختار محکمی دارد و بیشتر وزن دروازه توسط دیوار حائل تحمل می شود که به طور قابل توجهی وضعیت تنش ستون مرکزی را بهبود می بخشد و عملکرد را قابل اطمینان تر می کند.


4. مکانیزم لوفینگ بازیابی:
مکانیزم لوفینگ از یک دستگاه محرک، مجموعه درام، طناب سیم فولادی دوتایی و سیستم تشخیص و کنترل الکتریکی شیب دار تشکیل شده است.عملیات لوفینگ بازیابی اسکراپر از طریق مکانیسم پیچینگ تکمیل می شود تا به هدف بازیابی لایه ای دست یابد.
مکانیسم لوفینگ از سیم‌پیچ دوبل فولادی تک سیم‌پیچ استفاده می‌کند و مکانیسم تعادل در تقاطع دو سیم طناب فولادی اتخاذ می‌شود تا اطمینان حاصل شود که تنش سیم‌طناب‌های فولادی چپ و راست متعادل است و کار ایمن‌تر است.
دستگاه محرک مکانیسم luffing به طور مکانیکی توسط تبدیل فرکانس و تنظیم سرعت هدایت می شود تا تغییرات دامنه را به طور دقیق کنترل کند تا تغییر مقدار بازیابی را کنترل کند.برای اطمینان از ایمنی و موقعیت دقیق و قابل اعتماد مکانیسم پیچ، دستگاه رانندگی از یک سیستم ترمز دوگانه استفاده می کند.

5. بازیابی اسکراپر

(1) بازیابی کننده اسکراپر یک چرخ دنده را برای به حرکت درآوردن زنجیره غلتکی استفاده می کند و سپس زنجیره غلتکی اسکراپر را به سمت بازیابی سوق می دهد.این روش دارای کشش زیاد، مقاومت خطی کوچک و دوام است.این یک روش بازیابی است که بازیابی و حمل و نقل را یکپارچه می کند.
(2) خراش بر روی مکانیسم زنجیره دوتایی ثابت می شود و چرخ دنده توسط موتور در عقب برای حرکت دایره ای به حرکت در می آید.خراشنده مواد را در قسمت پایینی استاکر به داخل قیف مخروطی در قسمت پایینی ستون شاه می خرد.


6. سیستم هیدرولیک

سیستم هیدرولیک بازیابی استکر عمدتاً شامل سیستم هیدرولیک لوفینگ استاکر، سیستم هیدرولیک کشش زنجیر اسکراپر و سیستم هیدرولیک کشش دستی تسمه نقاله است.
سیستم هیدرولیک کنترل لوفینگ از یک واحد موتور پمپ اصلی، واحد شیر کنترل، سیلندر روغن، مجموعه مخزن روغن، لوازم جانبی هیدرولیک و خطوط لوله هیدرولیک تشکیل شده است.خط لوله سیلندر لوفینگ مجهز به شیر اطمینان پارگی خط لوله و گروه شیر اطمینان است.
سیستم هیدرولیک کنترل سیلندر کششی از یک گروه موتور پمپ، گروه شیر کنترل، باتری، سیلندر روغن، مجموعه مخزن روغن، لوازم جانبی هیدرولیک و خطوط لوله هیدرولیک تشکیل شده است.کشش سیلندر کشش را می توان توسط شیر کاهنده فشار مربوطه تنظیم کرد.

برنامه های کاربردی

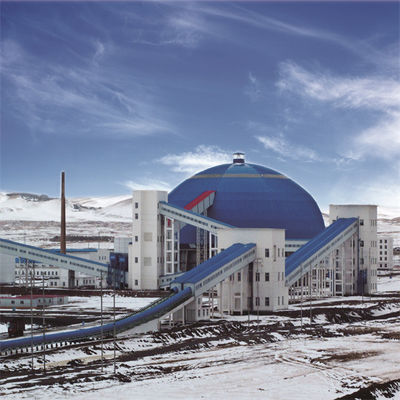

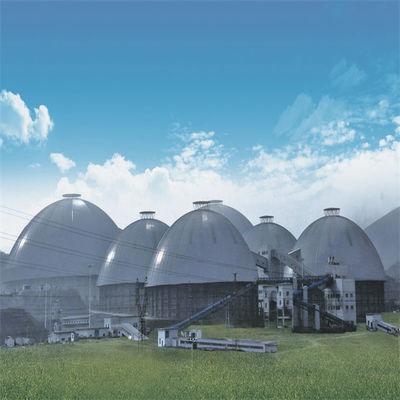

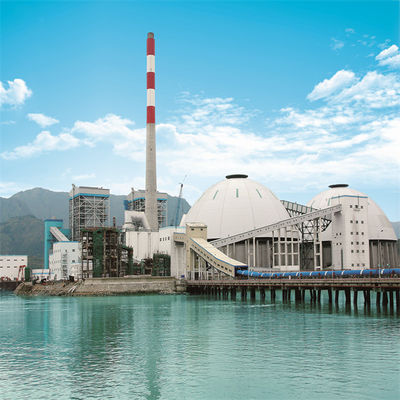

مورد 1

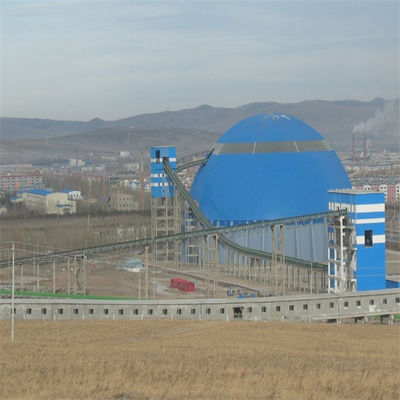

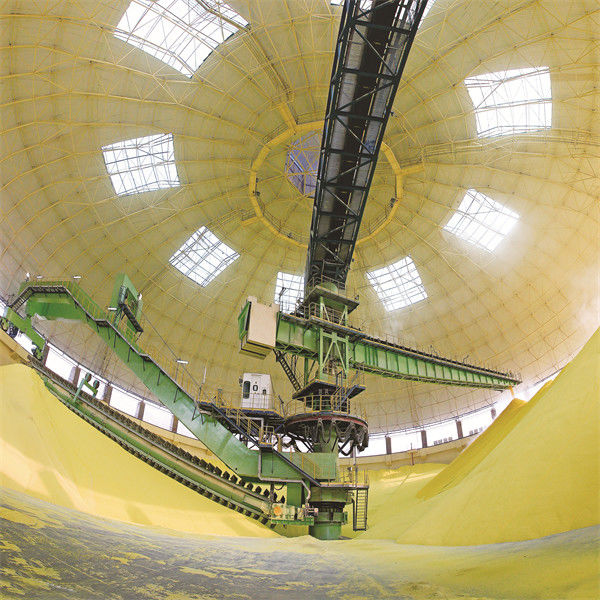

مورد 2
