ظرفیت 600 تن در ساعت Stockyard Stacker and Reclaimer برای مواد فله

استکر و بازیابی کننده انبار با ظرفیت 600 تن در ساعت برای انباشتن و بازیابی مواد فله

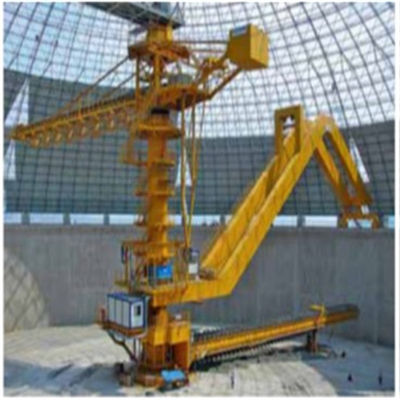

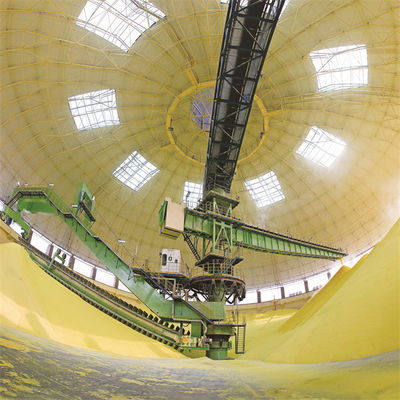

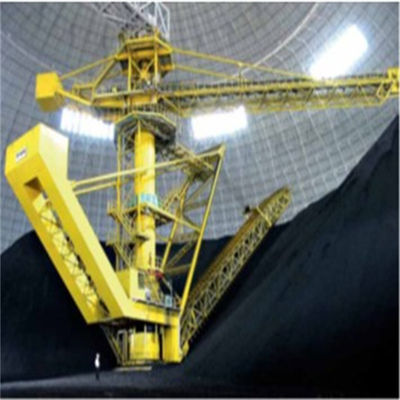

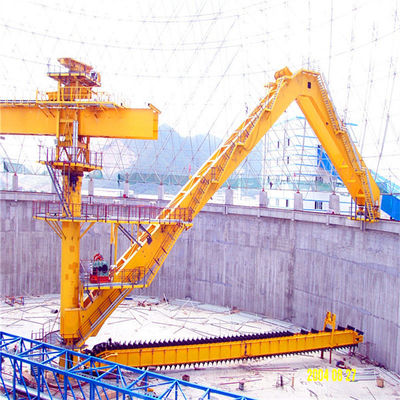

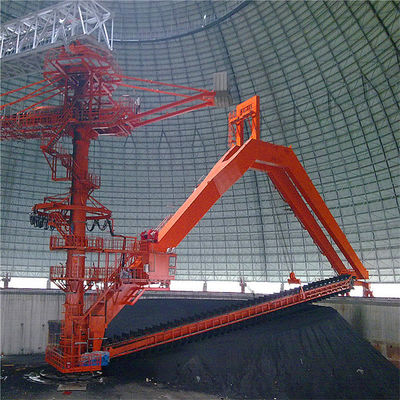

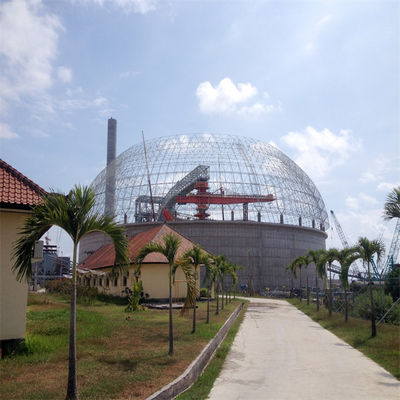

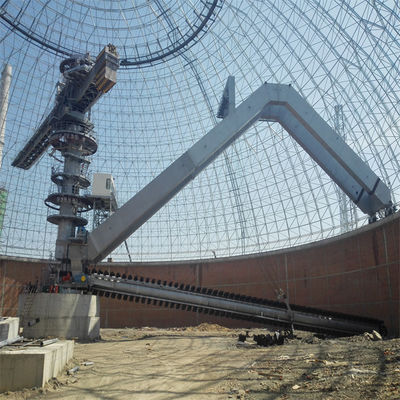

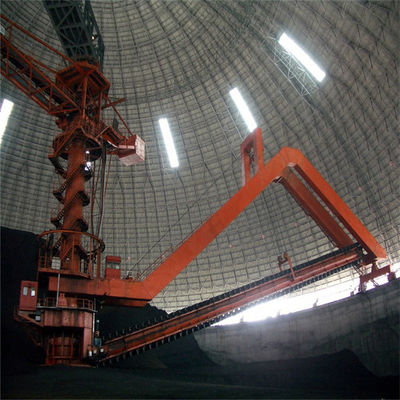

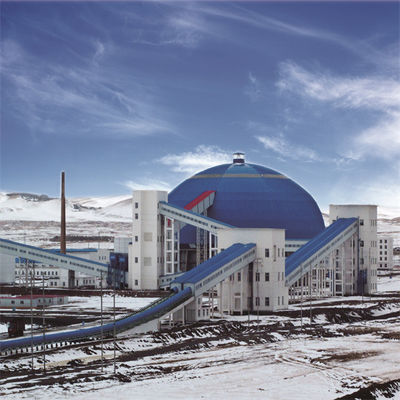

استکر و بازیابی کننده اسکراپر دروازه ای دایره ای عمدتاً در مصالح ساختمانی، زغال سنگ، متالورژی، برق، بندر و سایر صنایع استفاده می شود و بیشتر برای انباشت سنگ آهک یا زغال سنگ و سایر مواد فله استفاده می شود.کنسول استکر مجهز به تسمه نقاله است که از نوار نقاله تسمه ای روی پایه از سقف شبکه ای سازه فولادی استوک یارد دایره ای عبور می کند و مواد ورودی انباشته مخروطی حلقه ای را از طریق نوار نقاله روی کنسول تسمه کامل می کند. پشته ساز;بازیابی کننده کار بازیابی را از طریق سه فرآیند پیوندی کامل می کند: سیستم سفر، سیستم لوفینگ و سیستم اسکراپر.دستگاه اسکراپر مواد را به داخل قیف مخروطی زیر ستون مرکزی در امتداد شیب شمع می تراشد و مواد را از طریق فیدر ارتعاشی و نوار نقاله زیرزمینی خارج می کند.

ویژگی

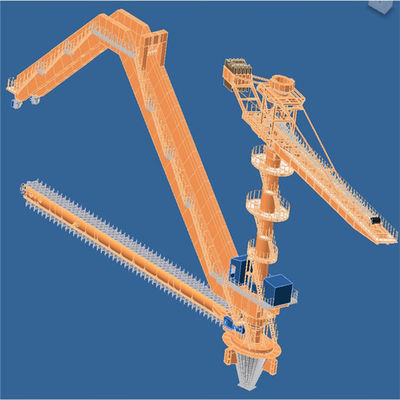

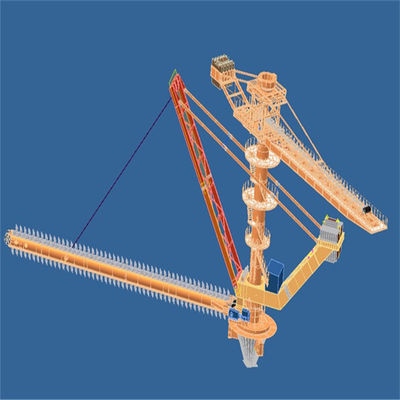

اجزای اصلی استکر دایره ای و بازیابی

1. انباشته سازه فولادی، نوار نقاله کنسول

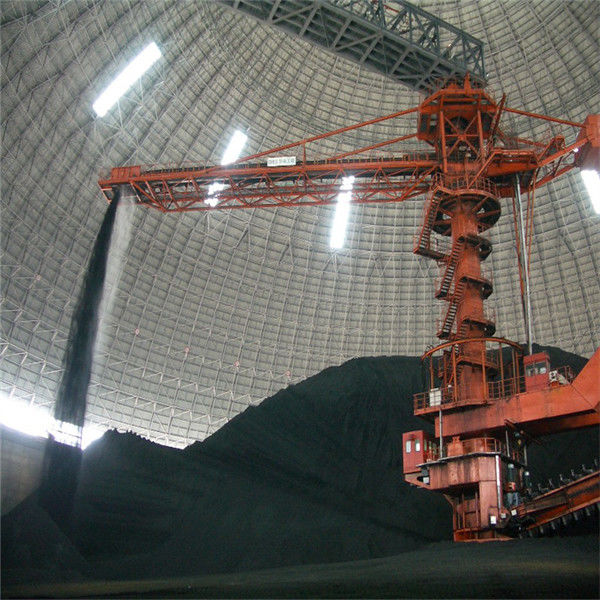

پشته ساز کنسول ستون مرکزی را به عنوان مرکز می گیرد، یک سر آن نوار نقاله با ساختار فولادی کنسول است و انتهای دیگر جعبه وزنه تعادل است.قسمت چرخان انباشته وسط توسط بلبرینگ چرخان به ستون مرکزی متصل می شود و استکر می تواند با مش بندی پینیون روی درایور چرخان با چرخ دنده روی ستون مرکزی بچرخد.مواد وارد شده به انبار دایره ای شکل در سر نوار نقاله تسمه نقاله تخلیه شده و مستقیماً به انبار انباشته می شوند.انباشته در یک زاویه خاص برای انباشتن شیب می چرخد ​​تا زمانی که در یک شمع حلقوی انباشته شود.

دو نوع ساختاری اصلی استاکر کنسولی، نوع ثابت کنسولی و نوع لوفینگ کنسولی وجود دارد.

مقایسه دو نوع استکر:

(1) مزایای استکر ثابت ساختار ساده و هزینه کم است.نقطه ضعف آن این است که وقتی قسمت پایینی استاکر روی هم انباشته نیست یا توده مواد کم است، تفاوت بسیار زیاد است و گرد و غبار در انبار جدی تر است (حتی با سیستم اسپری).

(2) استاکر لوفینگ از سیلندر هیدرولیک برای بالا بردن یا پایین آوردن کنسول استفاده می کند.مزیت آن این است که کنسول می تواند با توجه به ارتفاع انباشته شدن بالا و پایین برود تا ریزش مواد را کاهش دهد و از پرواز گرد و غبار جلوگیری کند.همچنین می تواند ارتفاع ستون مرکزی را کاهش داده و هزینه را کاهش دهد.اشکال این است که ساختار پیچیده تر است.

2. ستون شاه و مکانیزم چرخان استاکر دایره ای و ریکلیمر

(1) ستون شاه بازپرداخت استکر در مرکز انبار دایره ای قرار دارد.این یک جزء مهم از بازیابی استکر است.نه تنها بار اجزای اصلی و پایه ورودی را تحمل می کند، بلکه مرکز نصب قطعات نیز می باشد.بنابراین، نیازهای فرآیند ساخت و نصب آن بسیار بالا است.از ورق فولادی ساخته شده است که به شکل استوانه نورد شده و جوش داده شده و مونتاژ می شود.مدل کاربردی با یک سازه فولادی انباشته، یک یاتاقان نورد برای قسمت دوار انباشته، و یک کشش کابل که اجزای تجهیزات مختلف را به هم متصل می‌کند ارائه شده است.
(2) بالای ستون شاه قسمت چرخشی انباشته است که قسمت بالایی آن با پایه تسمه نقاله که از طریق یاتاقان چرخشی وارد محوطه دایره ای می شود وصل می شود و به عنوان یک نقطه پشتیبانی برای بار پایه و قسمت پایین عمل می کند. از طریق بلبرینگ دوار به ستون میانی متصل می شود.
(3) برای فعال کردن دستگاه یاتاقان چرخان برای تحمل نیروی عمودی زیاد، نیروی افقی و گشتاور واژگونی، نوع پشتیبانی یاتاقان چرخشی اتخاذ شده است.بلبرینگ دوار توسط یک پوشش گرد و غبار محافظت می شود.ساختار آن می تواند با محیط کار سخت سازگار شود و عملکردهای جلوگیری از گرد و غبار، جلوگیری از غوطه ور شدن آب، سوخت گیری، تمیز کردن و نگهداری را دارد.
