سیستم انباشته و بازیابی نوع پل برای انبار دایره ای جابجایی زغال سنگ

توضیحات محصول

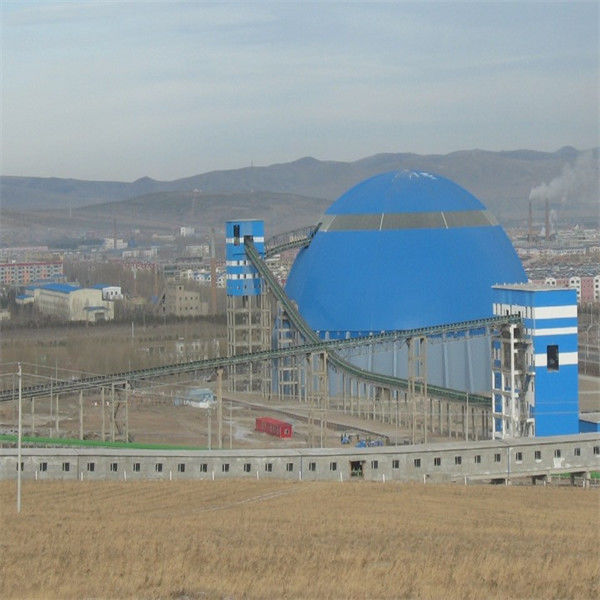

سیستم انباشته و بازیابی نوع پل برای جابجایی زغال سنگ

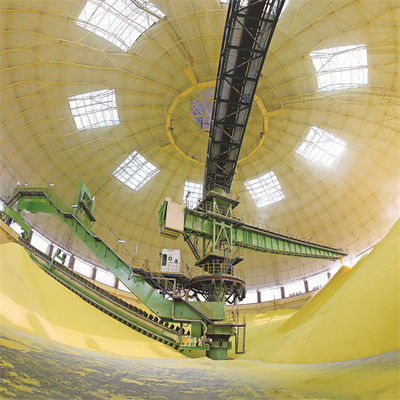

استکر و بازیابی کننده اسکراپر دروازه ای دایره ای عمدتاً در مصالح ساختمانی، زغال سنگ، متالورژی، برق، بندر و سایر صنایع استفاده می شود و بیشتر برای انباشت سنگ آهک یا زغال سنگ و سایر مواد فله استفاده می شود.کنسول استکر مجهز به تسمه نقاله است که از نوار نقاله تسمه ای روی پایه از سقف شبکه ای سازه فولادی استوک یارد دایره ای عبور می کند و مواد ورودی انباشته مخروطی حلقه ای را از طریق نوار نقاله روی کنسول تسمه کامل می کند. پشته ساز;بازیابی کننده کار بازیابی را از طریق سه فرآیند پیوندی کامل می کند: سیستم سفر، سیستم لوفینگ و سیستم اسکراپر.دستگاه اسکراپر مواد را به داخل قیف مخروطی زیر ستون مرکزی در امتداد شیب شمع می تراشد و مواد را از طریق فیدر ارتعاشی و نوار نقاله زیرزمینی خارج می کند.

ویژگی

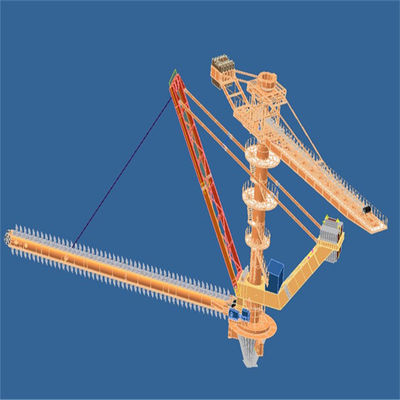

اجزای اصلی استکر دایره ای و بازیابی

1. انباشته سازه فولادی، نوار نقاله کنسول

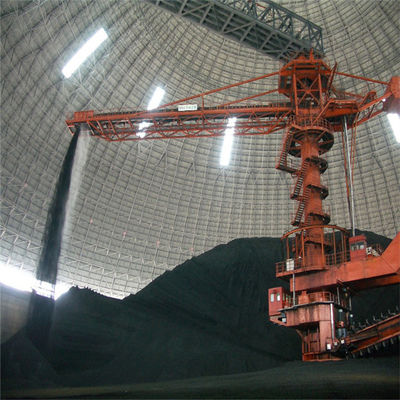

پشته ساز کنسول ستون مرکزی را به عنوان مرکز می گیرد، یک سر آن نوار نقاله با ساختار فولادی کنسول است و انتهای دیگر جعبه وزنه تعادل است.قسمت چرخان انباشته وسط توسط بلبرینگ چرخان به ستون مرکزی متصل می شود و استکر می تواند با مش بندی پینیون روی درایور چرخان با چرخ دنده روی ستون مرکزی بچرخد.مواد وارد شده به انبار دایره ای شکل در سر نوار نقاله تسمه نقاله تخلیه شده و مستقیماً به انبار انباشته می شوند.انباشته در یک زاویه خاص برای انباشتن شیب می چرخد ​​تا زمانی که در یک شمع حلقوی انباشته شود.

دو نوع ساختاری اصلی استاکر کنسولی، نوع ثابت کنسولی و نوع لوفینگ کنسولی وجود دارد.

مقایسه دو نوع استکر:

(1) مزایای استکر ثابت ساختار ساده و هزینه کم است.نقطه ضعف آن این است که وقتی قسمت پایینی استاکر روی هم انباشته نیست یا توده مواد کم است، تفاوت بسیار زیاد است و گرد و غبار در انبار جدی تر است (حتی با سیستم اسپری).

(2) استاکر لوفینگ از سیلندر هیدرولیک برای بالا بردن یا پایین آوردن کنسول استفاده می کند.مزیت آن این است که کنسول می تواند با توجه به ارتفاع انباشته شدن بالا و پایین برود تا ریزش مواد را کاهش دهد و از پرواز گرد و غبار جلوگیری کند.همچنین می تواند ارتفاع ستون مرکزی را کاهش داده و هزینه را کاهش دهد.اشکال این است که ساختار پیچیده تر است.

2. استاکر دروازه ای

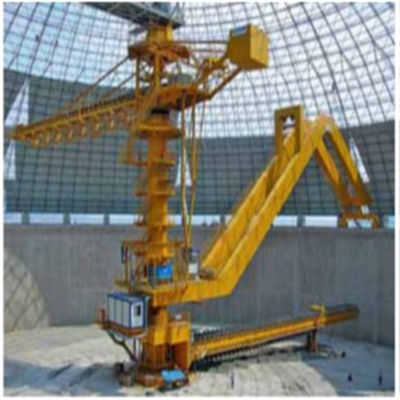

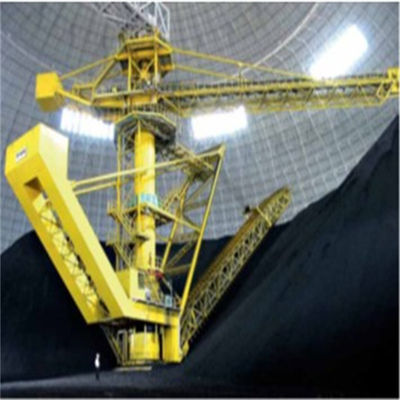

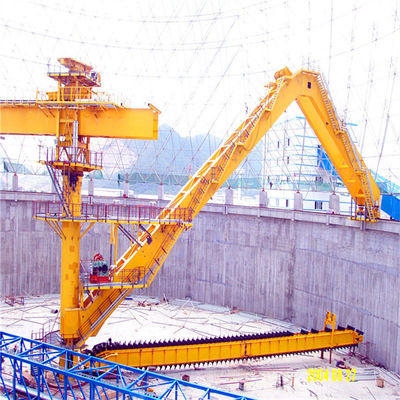

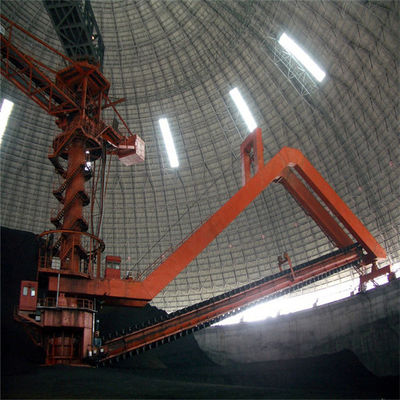

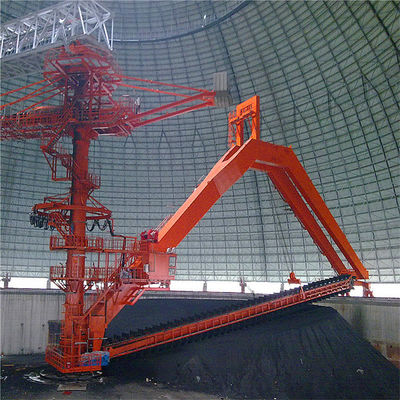

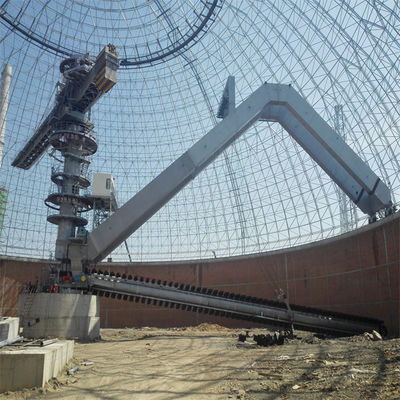

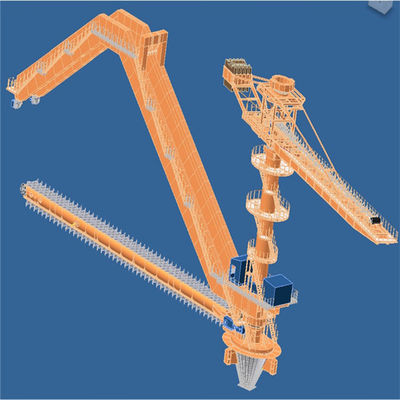

بازیابی کننده اسکراپر دروازه ای عمدتاً از زیر بشکهای، مکانیسم مسافرتی، مکانیسم بازیابی لوفینگ و بازیابی اسکراپر تشکیل شده است.زیر بشکهای جزء اصلی چرخش، لوفینگ و پشتیبانی بار در بازیابی اسکراپر است.دستگاه اسکراپر در زیر دروازه نصب شده است.مکانیزم لوفینگ از نوع وینچ مکانیکی استفاده می‌کند و یک سر دروازه توسط یک غلتک به ستون مرکزی متصل می‌شود، سر دیگر روی مسیر دایره‌ای در قسمت بالایی دیوار حائل حیاط پشتیبانی می‌شود و چرخش Reclaimer توسط چرخ در حال حرکت در مسیر دایره ای رانده می شود.بازیابی دروازه ای ساختار محکمی دارد و بیشتر وزن دروازه توسط دیوار حائل تحمل می شود که به طور قابل توجهی وضعیت تنش ستون مرکزی را بهبود می بخشد و عملکرد را قابل اطمینان تر می کند.
مکانیسم سفر از یک گروه چرخ محرک، سیستم تشخیص و کنترل الکتریکی در حال حرکت و سیستم روانکاری تشکیل شده است.با توجه به الزامات حرکت دو طرفه دروازه تاب در نامساعدترین شرایط، از دو چرخ متحرک به عنوان چرخ محرک استفاده می شود.مجموعه چرخ به صورت مکانیکی توسط تنظیم سرعت فرکانس متغیر هدایت می شود.تنظیم سرعت بدون پله سرعت سفر کاری و سرعت سفر غیر کاری (برای اطمینان از عملکرد عادی و ایمن دستگاه بازیابی استکر دایره ای، سرعت های آهسته و سریع را به ترتیب با توجه به شرایط عملیات در محل، یعنی سرعت حرکت کار و سرعت سفر غیر کاری تنظیم کنید).برای اطمینان از اینکه تنش دروازه معقول است و فشار چرخ هر گروه در زیر دروازه یکسان است، دروازه با گروه های دو چرخ لولا می شود و هر نقطه لولا از طریق نوع شفت می پذیرد.علاوه بر این، یاتاقان مشترک در اتصال بین دروازه و ساختار راه رفتن استفاده می شود تا اطمینان حاصل شود که دروازه به طور خودکار با تغییر مسیر سازگار می شود.روانکاری هر یاتاقان و محور لولای مکانیزم حرکتی از روانکاری متمرکز گریس استفاده می کند.

3. خراش دهنده

(1) بازیابی کننده اسکراپر یک چرخ دنده را برای به حرکت درآوردن زنجیره غلتکی استفاده می کند و سپس زنجیره غلتکی اسکراپر را به سمت بازیابی سوق می دهد.این روش دارای کشش زیاد، مقاومت خطی کوچک و دوام است.این یک روش بازیابی است که بازیابی و حمل و نقل را یکپارچه می کند.
(2) خراش بر روی مکانیسم زنجیره دوتایی ثابت می شود و چرخ دنده توسط موتور در عقب برای حرکت دایره ای به حرکت در می آید.خراشنده مواد را در قسمت پایینی استاکر به داخل قیف مخروطی در قسمت پایینی ستون شاه می خرد.
(3) اسکراپر ساختار صفحه تا شده را با شیب جلو در هر دو طرف اتخاذ می کند که توسط صفحه فولادی جوش داده شده و دارای استحکام و سفتی کافی است.در هر دو طرف اسکراپر دندان های خراش دهنده وجود دارد.این ساختار می تواند مواد را به صورت جانبی به بهترین نحو برش دهد و خراش دهنده به مواد نمی چسبد و برگشتی ندارد.بدنه و زنجیره غلتکی توسط پیچ و مهره های با استحکام بالا به هم متصل می شوند که برای نگهداری و جداسازی قطعات مناسب هستند.زنجیر را می توان با توجه به موقعیت قرارگیری غلتک به زنجیره داخلی و زنجیر خارجی تقسیم کرد.در مقایسه با زنجیره داخلی، زنجیر خارجی دارای مزایای کم سر و صدای کم و بدون نیاز به تعمیر و نگهداری است.
(4) دستگاه رانندگی اسکراپر از یک موتور، کاهنده، کوپلینگ هیدرولیک و غیره تشکیل شده است. دستگاه رانندگی مقاوم در برابر ضربه و برای نگهداری راحت است.دستگاه رانندگی مجهز به ایمنی مضاعف الکتریکی و حفاظت اضافه بار و مجهز به یک دستگاه ضربه گیر خوب است.
(5) دستگاه کشش بازیابی اسکراپر در چرخ دنده سر تنظیم شده است.دستگاه کشش کشش هیدرولیکی، با کشش ثابت و عملکرد و تنظیم آسان است.

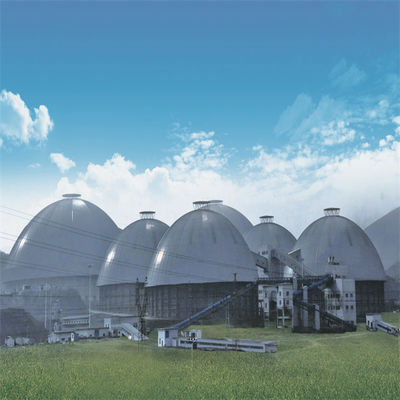

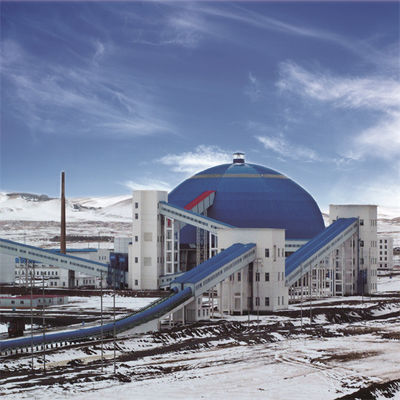

برنامه های کاربردی

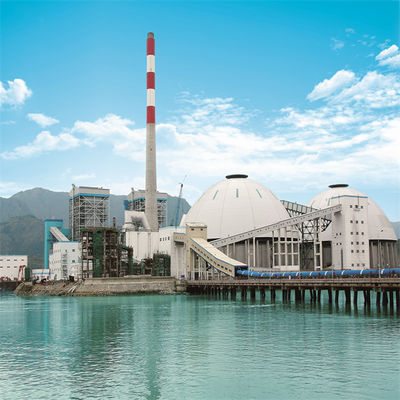

مورد 1

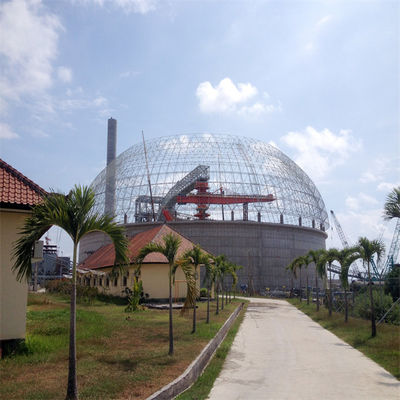

مورد 2
