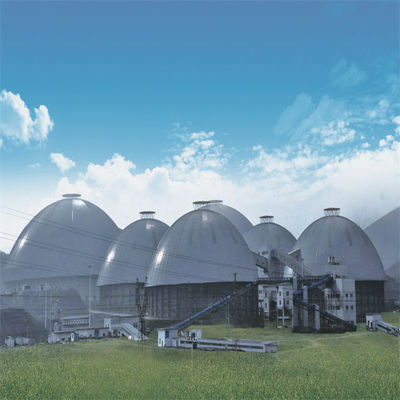

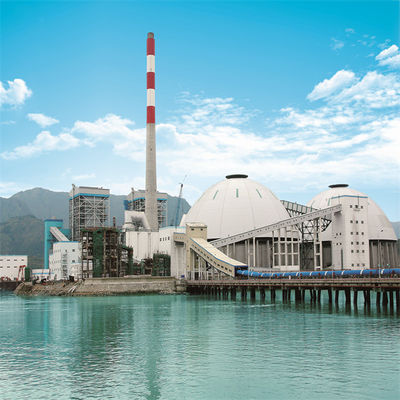

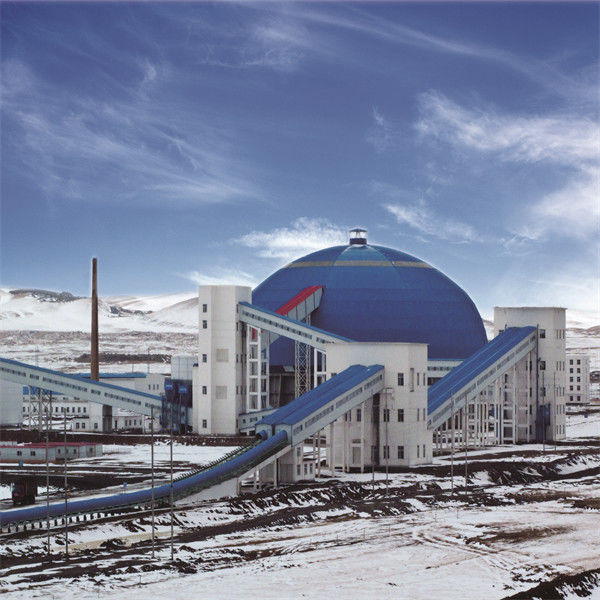

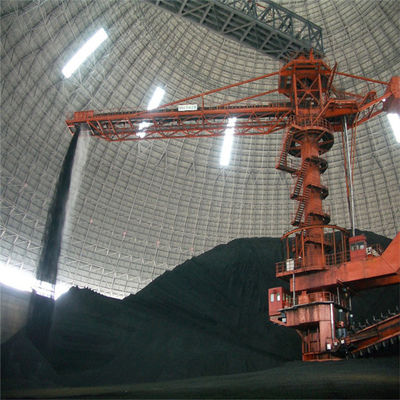

سیستم انباشته و بازیابی انبارهای دایره ای برای نیروگاه زغال سنگ

توضیحات محصول

سیستم انباشته و بازیابی انبارهای دایره ای برای نیروگاه زغال سنگ



معرفی

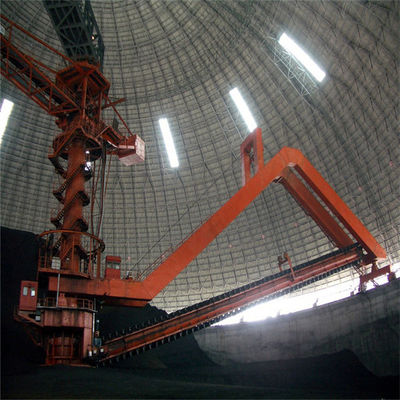

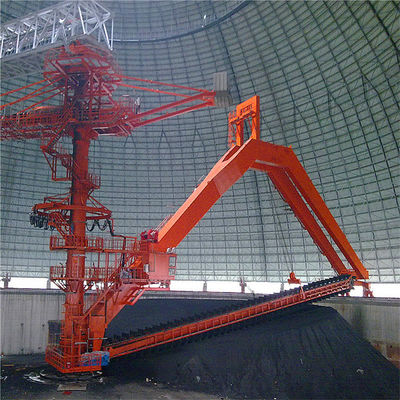

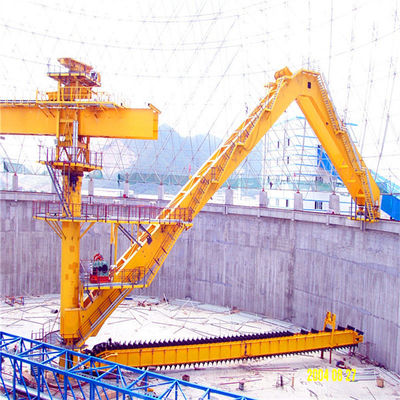

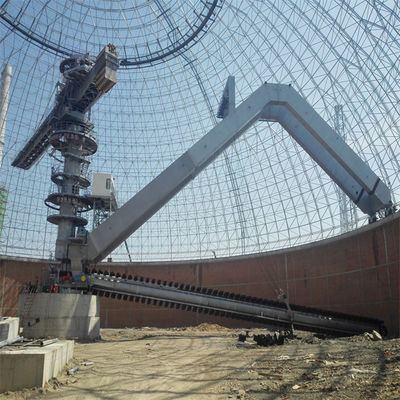

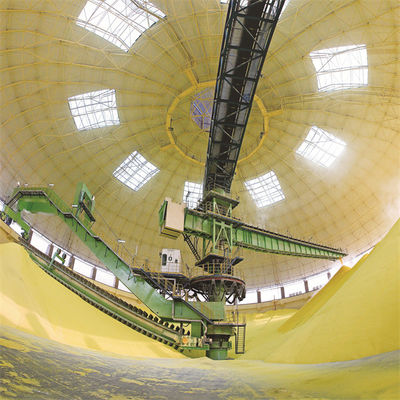

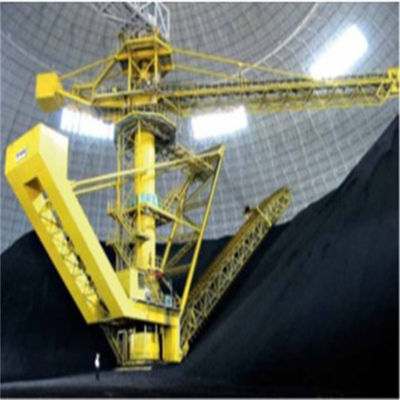

استکر و بازیابی کننده اسکراپر دروازه ای دایره ای عمدتاً در مصالح ساختمانی، زغال سنگ، متالورژی، برق، بندر و سایر صنایع استفاده می شود و بیشتر برای انباشت سنگ آهک یا زغال سنگ و سایر مواد فله استفاده می شود.کنسول استکر مجهز به تسمه نقاله است که از نوار نقاله تسمه ای روی پایه از سقف شبکه ای سازه فولادی استوک یارد دایره ای عبور می کند و مواد ورودی انباشته مخروطی حلقه ای را از طریق نوار نقاله روی کنسول تسمه کامل می کند. پشته ساز;بازیابی کننده کار بازیابی را از طریق سه فرآیند پیوندی کامل می کند: سیستم سفر، سیستم لوفینگ و سیستم اسکراپر.دستگاه اسکراپر مواد را به داخل قیف مخروطی زیر ستون مرکزی در امتداد شیب شمع می تراشد و مواد را از طریق فیدر ارتعاشی و نوار نقاله زیرزمینی خارج می کند.































ویژگی



پروژه	انباشته کردن و بازیابی تجهیزات
رنگ آمیزی	همپل
رنگ	توسط کاربر
ظرفیت	1800 تن در ساعت
شخصیت	وظیفه ی سنگین
مزیت - فایده - سود - منفعت	تعمیر و نگهداری کم
سود	کم هزینه
کاربرد	جابجایی زغال سنگ





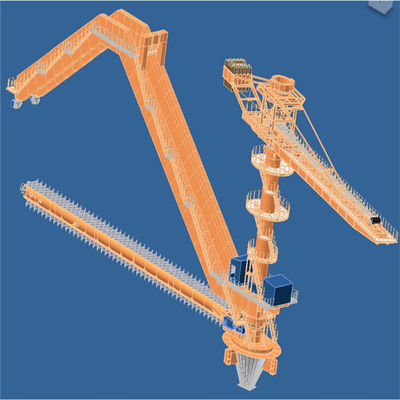

اجزای اصلی استکر دایره ای و بازیابی



1. انباشته سازه فولادی، نوار نقاله کنسول



پشته ساز کنسول ستون مرکزی را به عنوان مرکز می گیرد، یک سر آن نوار نقاله با ساختار فولادی کنسول است و انتهای دیگر جعبه وزنه تعادل است.قسمت چرخان انباشته وسط توسط بلبرینگ چرخان به ستون مرکزی متصل می شود و استکر می تواند با مش بندی پینیون روی درایور چرخان با چرخ دنده روی ستون مرکزی بچرخد.مواد وارد شده به انبار دایره ای شکل در سر نوار نقاله تسمه نقاله تخلیه شده و مستقیماً به انبار انباشته می شوند.انباشته در یک زاویه خاص برای انباشتن شیب می چرخد ​​تا زمانی که در یک شمع حلقوی انباشته شود.

دو نوع ساختاری اصلی استاکر کنسولی، نوع ثابت کنسولی و نوع لوفینگ کنسولی وجود دارد.

مقایسه دو نوع استکر:

(1) مزایای استکر ثابت ساختار ساده و هزینه کم است.نقطه ضعف آن این است که وقتی قسمت پایینی استاکر روی هم انباشته نیست یا توده مواد کم است، تفاوت بسیار زیاد است و گرد و غبار در انبار جدی تر است (حتی با سیستم اسپری).

(2) استاکر لوفینگ از سیلندر هیدرولیک برای بالا بردن یا پایین آوردن کنسول استفاده می کند.مزیت آن این است که کنسول می تواند با توجه به ارتفاع انباشته شدن بالا و پایین برود تا ریزش مواد را کاهش دهد و از پرواز گرد و غبار جلوگیری کند.همچنین می تواند ارتفاع ستون مرکزی را کاهش داده و هزینه را کاهش دهد.اشکال این است که ساختار پیچیده تر است.



























































2. ستون شاه و مکانیزم چرخان استاکر دایره ای و ریکلیمر



(1) ستون شاه بازپرداخت استکر در مرکز انبار دایره ای قرار دارد.این یک جزء مهم از بازیابی استکر است.نه تنها بار اجزای اصلی و پایه ورودی را تحمل می کند، بلکه مرکز نصب قطعات نیز می باشد.بنابراین، نیازهای فرآیند ساخت و نصب آن بسیار بالا است.از ورق فولادی ساخته شده است که به شکل استوانه نورد شده و جوش داده شده و مونتاژ می شود.مدل کاربردی با یک سازه فولادی انباشته، یک یاتاقان نورد برای قسمت دوار انباشته، و یک کشش کابل که اجزای تجهیزات مختلف را به هم متصل می‌کند ارائه شده است.
(2) بالای ستون شاه قسمت چرخشی انباشته است که قسمت بالایی آن با پایه تسمه نقاله که از طریق یاتاقان چرخشی وارد محوطه دایره ای می شود وصل می شود و به عنوان یک نقطه پشتیبانی برای بار پایه و قسمت پایین عمل می کند. از طریق بلبرینگ دوار به ستون میانی متصل می شود.
(3) برای فعال کردن دستگاه یاتاقان چرخان برای تحمل نیروی عمودی زیاد، نیروی افقی و گشتاور واژگونی، نوع پشتیبانی یاتاقان چرخشی اتخاذ شده است.بلبرینگ دوار توسط یک پوشش گرد و غبار محافظت می شود.ساختار آن می تواند با محیط کار سخت سازگار شود و عملکردهای جلوگیری از گرد و غبار، جلوگیری از غوطه ور شدن آب، سوخت گیری، تمیز کردن و نگهداری را دارد.



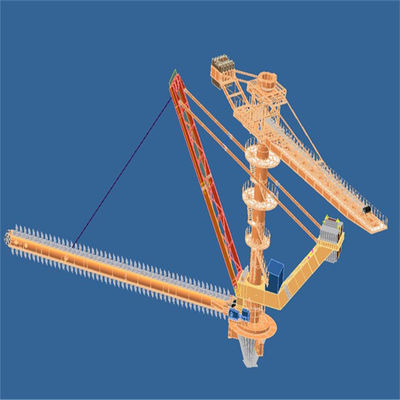

3. مکانیزم لوفینگ بازیابی:
مکانیزم لوفینگ از یک دستگاه محرک، مجموعه درام، طناب سیم فولادی دوتایی و سیستم تشخیص و کنترل الکتریکی شیب دار تشکیل شده است.عملیات لوفینگ بازیابی اسکراپر از طریق مکانیسم پیچینگ تکمیل می شود تا به هدف بازیابی لایه ای دست یابد.
مکانیسم لوفینگ از سیم‌پیچ دوبل فولادی تک سیم‌پیچ استفاده می‌کند و مکانیسم تعادل در تقاطع دو سیم طناب فولادی اتخاذ می‌شود تا اطمینان حاصل شود که تنش سیم‌طناب‌های فولادی چپ و راست متعادل است و کار ایمن‌تر است.
دستگاه محرک مکانیسم luffing به طور مکانیکی توسط تبدیل فرکانس و تنظیم سرعت هدایت می شود تا تغییرات دامنه را به طور دقیق کنترل کند تا تغییر مقدار بازیابی را کنترل کند.برای اطمینان از ایمنی و موقعیت دقیق و قابل اعتماد مکانیسم پیچ، دستگاه رانندگی از یک سیستم ترمز دوگانه استفاده می کند.



4. سیستم هیدرولیک

سیستم هیدرولیک بازیابی استکر عمدتاً شامل سیستم هیدرولیک لوفینگ استاکر، سیستم هیدرولیک کشش زنجیر اسکراپر و سیستم هیدرولیک کشش دستی تسمه نقاله است.
سیستم هیدرولیک کنترل لوفینگ از یک واحد موتور پمپ اصلی، واحد شیر کنترل، سیلندر روغن، مجموعه مخزن روغن، لوازم جانبی هیدرولیک و خطوط لوله هیدرولیک تشکیل شده است.خط لوله سیلندر لوفینگ مجهز به شیر اطمینان پارگی خط لوله و گروه شیر اطمینان است.
سیستم هیدرولیک کنترل سیلندر کششی از یک گروه موتور پمپ، گروه شیر کنترل، باتری، سیلندر روغن، مجموعه مخزن روغن، لوازم جانبی هیدرولیک و خطوط لوله هیدرولیک تشکیل شده است.کشش سیلندر کشش را می توان توسط شیر کاهنده فشار مربوطه تنظیم کرد.



5. سیستم روغن کاری

سیستم روانکاری متمرکز ریکلیمر استکر از مکانیزم استکر، مکانیزم بازیابی، مکانیزم چرخ دنده انتقال اسکراپر (زنجیره داخلی) و مکانیزم دنده باز تشکیل شده است.
نقاط روانکاری مکانیسم انباشتگی: یاتاقان های بزرگ چرخشی بالا و پایین، نقاط لولای سیلندر روغن، نقاط لولای بازوی انباشته و یاتاقان های درام.روش روانکاری: سیستم روانکاری متمرکز دو خط اتوماتیک / پیشرونده هیبریدی، با کنترل PLC.
نقاط روغن کاری مکانیسم بازیابی: یاتاقان بزرگ دوار پایینی، بلوک قرقره لوفینگ بازوی بازیابی، مکانیسم حرکت و غیره.
روش روانکاری: سیستم روانکاری متمرکز دو خط اتوماتیک / پیشرونده هیبریدی، با کنترل PLC.
سیستم روانکاری ریزش روغن چرخ دنده انتقال اسکراپر شامل مخزن روغن، سوئیچ سطح مایع، سوئیچ الکترومغناطیسی، شیر تنظیم ریزش روغن و لوازم جانبی خط لوله است که عمدتاً روانکاری روغن زنجیره انتقال اسکراپر را در دو طرف انجام می دهد.
روش روانکاری: روانکاری اتوماتیک چکه ای روغن، مقدار چکه روغن قابل تنظیم و کنترل PLC
حالت روانکاری چرخ دنده باز: روانکاری اتوماتیک چکاندن روغن و مقدار روغن کاری توسط PLC کنترل می شود.

















































































6. سیستم کنترل گرد و غبار اسپری آب

سیستم کنترل گرد و غبار پاشش آب در بازیابی استکر از یک پمپ تقویت کننده، خط لوله، فیلتر، شیر دستی، شیر برقی، شیر چک، شیر تخلیه خودکار، فشارسنج، دبی سنج، سطح سنج آب و گروه نازل اسپری تشکیل شده است.
موقعیت و عملکرد گروه نازل به شرح زیر است:
در اطراف قسمت بیرونی قیف پایینی در سر نوار نقاله انباشته بازو، گروه نازل آب را می پاشد تا یک پرده آب چتری تشکیل دهد تا گرد و غبار ایجاد شده از روی هم قرار گرفتن در اسپری را کنترل کند.
2) دریافت مواد تسمه نقاله انباشته کنتیلر در ناودان راهنما محصور شده است.برای کنترل گرد و غبار در لوله راهنمای بسته، روی گروه نازل آب اسپری کنید.
3) سیستم اسپری کمکی: عمدتاً از دو سمپاش از راه دور تشکیل شده است که در ستون مرکزی ریکلایمر استاکر نصب می شوند.سر بازوی استکر کمکی می تواند به طور موثری گرد و غبار موجود در انبار را سرکوب کند.
