لایه انتشار گاز Gdl
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | SSI-GH |
گواهی: | certificate of registration |
شماره مدل: | SSI-1 |
پرداخت:
مقدار حداقل تعداد سفارش: | 100 |
---|---|
جزئیات بسته بندی: | جعبه چوبی یا لخت |
زمان تحویل: | 15 روز |
شرایط پرداخت: | L/C، D/P، T/T |
قابلیت ارائه: | 20000 مجموعه در سال |
اطلاعات تکمیلی |
|||
ویژگی: | رسانایی قوی | طول عمر: | ماندگاری طولانی |
---|---|---|---|
سطح: | صاف | استحکام - قدرت: | مقاومت مکانیکی بالا |
شخصیت: | توانایی مدیریت آب قوی | رسانایی: | رسانایی قوی |
برجسته: | GDL,لایه انتشار گاز,کاغذ کربن |
توضیحات محصول

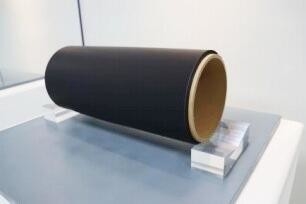

SSI-GH اولین در چین است که از فرآیند رول به رول برای تولید لایه های انتشار گاز استفاده می کند.در حال حاضر، حداکثر عرض محصول می تواند به 1.2 متر برسد که برای تولید خودکار مناسب تر است. این محصول دارای هدایت الکترونیکی قوی تر، توانایی مدیریت آب قوی تر، نفوذپذیری هوای عالی، استحکام مکانیکی بالا، سفتی و انعطاف پذیری مناسب، پایداری شیمیایی عالی است. و پایداری حرارتی تحت مزایای فوق العاده نازک، ساختاری محکم و متعادل سطح برای دوام بالا.ما تولید کامل فرآیند و کنترل کیفیت فرآیند آنلاین را از لایه انتشار کاغذ-کربن-کاغذ پایه-گاز درک کرده ایم و در عین حال سازگاری محصول بهتری داریم و برخی از شاخص های عملکرد محصول به سطح پیشرفته بین المللی رسیده اند.در حال حاضر، ما محصولات لایه انتشار گاز مناسب برای سلول های سوختی هیدروژنی خنک شده با هوا، سلول های سوختی هیدروژنی خنک کننده مایع و کاتدهای الکترولیزهای تولید هیدروژن الکترولیز آب PEM را راه اندازی کرده ایم.

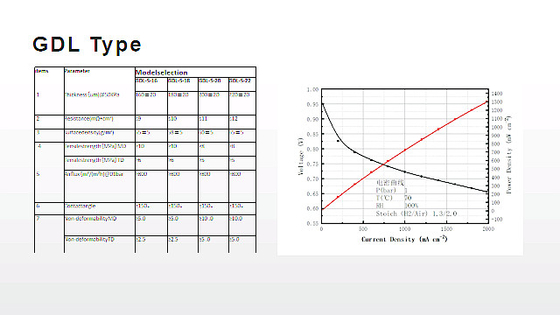

نوع لایه انتشار گاز برای پیل سوختی هیدروژنی خنک شده
موارد |
پارامتر
|
انتخاب مدل برای پیل سوختی | |||
GDL-S-16 | GDL-S-18 | GDL-S-20 | GDL-S-22 | ||
1 |
ضخامت (ام) @ 50 کیلو پاسکال |
20±160 |
20±180 |
200±20 |
20±220 |
ضخامت (ام) @ 1 مگاپاسکال |
20±125 |
150±20 |
20±160 |
170±20 |
|
2 |
مقاومت (mΩ•cm²)@1Mpa |
≤9 |
≤10 |
≤11 |
≤12 |
3 |
چگالی سطح (g/m²) |
5±55 |
5±58 |
5±60 |
5±65 |
4 |
استحکام کششی MD (MPa) |
≥10 |
≥10 |
≥8 |
≥8 |
استحکام کششی TD (MPa) |
≥6 |
≥6 |
≥5 |
≥5 |
|
5 |
شار هوا (m³/(m²h) @0.1bar |
≥800 |
≥800 |
≥800 |
≥800 |
6 |
قطبی پذیری (V)*@1500mA/cm² |
≥0.65 |
≥0.65 |
≥0.65 |
≥0.65 |
قطبی پذیری (V)*@2000mA/cm² |
≥0.60 |
≥0.60 |
≥0.60 |
≥0.60 |
|
7 |
زاویه تماس |
≥150 درجه |
≥150 درجه |
≥150 درجه |
≥150 درجه |
8 |
سختی MD |
≥5.0 |
≥5.0 |
≥10.0 |
≥10.0 |
سختی TD
|
≥2.5 |
≥2.5 |
≥5.0 |
≥5.0 |
به پشته پیل سوختی، ماژول پیل سوختی، ادغام سیستم خودروی پیل سوختی اعمال شود.
جدول انتخاب GDL برای سلول الکترولیتی
موارد |
پارامتر
|
انتخاب مدل برای سلول الکترولیتی | ||
GDL-D-24 | GDB-D-22F | GDB-D-22 | ||
1 |
ضخامت (ام) @ 50 کیلو پاسکال |
20±240 |
20±220 |
20±220 |
ضخامت (ام) @ 1 مگاپاسکال |
15±210 |
15±180 |
15±180 |
|
2 |
مقاومت (mΩ•cm²)@1Mpa |
≤9 |
≤9 |
≤9 |
3 |
چگالی سطح (g/m²) |
100±5 |
5±85 |
5±85 |
4 |
استحکام کششی MD (MPa) |
≥9 |
≥9 |
≥9 |
استحکام کششی TD (MPa) |
≥6 |
≥6 |
≥6 |
|
5 |
شار هوا (m³/(m²h) @0.1bar |
≥800 |
≥800 |
≥800 |
7 |
زاویه تماس (سمت MPL) MPL |
≥140 درجه |
/ |
/ |
زاویه تماس (سمت کاغذ کربن) |
≥120 درجه |
≥120 درجه |
≤90 درجه |
|
8 |
سختی MD |
≥11 |
≥11 |
≥11 |
سختی TD
|
≥6 |
≥6 |
≥6 |
برای تجهیزات تولید هیدروژن آب الکترولیتی غشای تبادل پروتون (PEM) اعمال شود.
جدول انتخاب GDL برای پیل سوختی هیدروژنی با هوا خنک
موارد |
پارامتر
|
انتخاب مدل برای نیروگاه هوافضا و نیرو | |
GDL-F-20 | GDL-F-22 | ||
1 |
ضخامت (ام) @ 50 کیلو پاسکال |
200±20 |
20±220 |
ضخامت (ام) @ 1 مگاپاسکال |
15±150 |
15±165 |
|
2 |
مقاومت (mΩ•cm²)@1Mpa |
≤8.5 |
≤9 |
3 |
چگالی سطح (g/m²) |
5±60 |
5±65 |
4 |
استحکام کششی MD (MPa) |
≥8 |
≥8 |
استحکام کششی TD (MPa) |
≥5 |
≥5 |
|
5 |
نفوذپذیری گاز (m³/(m²h)@0.1bar |
≥900 |
≥900 |
7 |
زاویه تماس (سمت MPL) (MPL) |
≥140 درجه |
≥140 درجه |
زاویه تماس (سمت کاغذ کربن) |
≥120 درجه |
≥120 درجه |
|
8 |
سختی MD |
≥10 |
≥10 |
سختی TD
|
≥5 |
≥5 |
درخواست برای:
وسایل نقلیه هوایی بدون سرنشین هیدروژنی؛ دوچرخه هیدروژنی؛ قدرت قابل حمل.
خوشه شهر | خروجی سالانه GDL | عرض GDL |
شنژن | صد هزار متر مربع | 400 میلی متر |
تیانجین | یک میلیون متر مربع | حداکثر عرض بسته به نیاز مشتریان ما می تواند به 1.2 متر برسد. |
امکانات
رسانایی قوی
توانایی مدیریت آب قوی
نفوذپذیری هوا عالی
استحکام مکانیکی بالا
ماندگاری طولانی
سطح صاف
GDL برای عملکرد پیل سوختی اندازه گیری شده در دسته های تولید انبوه: 0.655 V@2000 mA/cm2
