بالابر تجهیزات حمل و نقل فرمان ماشینکاری چرخ مسافرتی
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | SSI |
گواهی: | manufacture certificate |
شماره مدل: | SSI-M |
پرداخت:
مقدار حداقل تعداد سفارش: | 1T |
---|---|
قیمت: | US $2500-6000/ T |

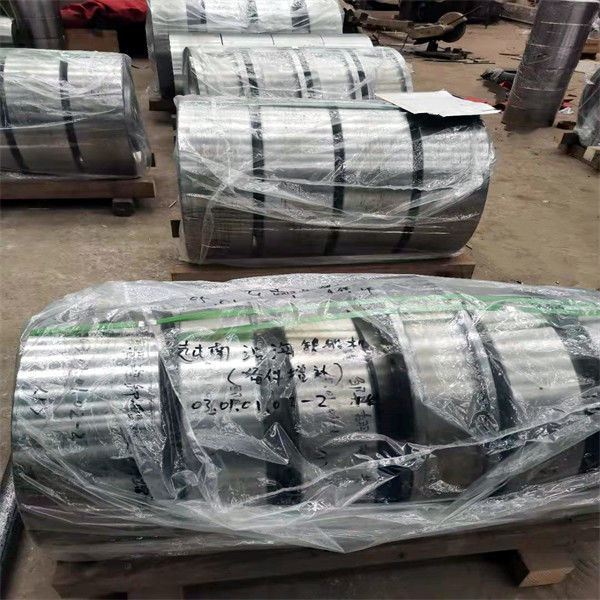

جزئیات بسته بندی: | قاب چوبی یا برهنه |
زمان تحویل: | 2-4 ماه پس از دریافت پیش پرداخت |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 20000 قطعه در سال |
اطلاعات تکمیلی |
|||
مواد: | CL60 | روند: | تراش CNC |
---|---|---|---|
شخصیت: | بادوام | مزیت - فایده - سود - منفعت: | عملکرد بالا |
سود: | کم هزینه | تولید - محصول: | چرخ فولادی برای قطار |
برجسته: | ماشینکاری قطعات بزرگ CNC ماشینکاری,ماشینکاری چرخهای مسافرتی ماشینکاری قطعات بزرگ,ماشینکاری ماشینکاری CNC چرخ فرمان فولادی |

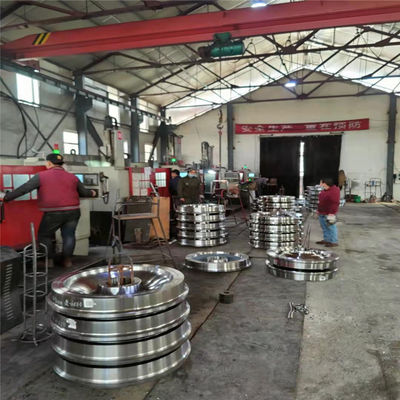

توضیحات محصول
تجهیزات بالابر و حمل و نقل چرخ فرمان ماشینکاری چرخ مسافرتی
1. ماده CL60 است و ترکیب شیمیایی ذوب آن باید با مفاد TB / t2817 مطابقت داشته باشد.وضعیت عملیات حرارتی چرخ ها به طور کلی عملیات خاموش کردن و تمپرینگ پس از آهنگری است و آج و رینگ خاموش شده + تمپر شده است.اصل دسته ای چرخ هایی با همان شماره کوره ذوب، مدل مشابه و وضعیت عملیات حرارتی یکسان است.مقدار سختی سطح آج و رینگ باید 300 ~ 380hb باشد، سختی به صورت پله ای توزیع می شود و سختی در 20 میلی متر زیر آج کمتر از 260hb نیست.پس از عملیات حرارتی، سختی سطح هر چرخ باید به طور یکنواخت در سه نقطه روی آج آزمایش شود تا الزامات طراحی تایید شده توسط هر دو طرف برآورده شود.
2. به منظور اطمینان از کیفیت محصول، 100% ut NDT باید برای کل چرخ انجام شود، و 100% بازرسی MT باید برای آج و رینگ چرخ انجام شود.روش تشخیص عیب و نتایج باید الزامات کیفیت کلاس II JB / t5000.15-2007 را برآورده کند.
3. آزمایش عملکرد میله آزمایش مواد خام باید برای هر کوره مواد خام انجام شود و نتایج آزمایش باید با مفاد جدول 1 مطابقت داشته باشد.
میز 1
کشش | حمله کنند | |||
آرeH (N/mm2) |
Rm (N/mm2) |
آ5 (%) |
ز (%) |
KU2(ج) (+20 ℃، عمق شیار 2 میلی متر) |
≥550 | ≥950 | ≥16 | ≥35 | مقدار متوسط≥16 |
نمونه های کششی دمای معمولی با d0 = 10mm و l0 = 50mm باید استفاده شود. | نمونه تاثیر دمای معمولی عمق شیار 2 میلی متری U شکل پذیرفته شده است | |||
روش تست GB / T 228 | روش تست GB / T 229 |
نوع گنجاندن | سیستم خوب | سیستم درشت |
آ | ≤2.5 | ≤1.5 |
ب | ≤3.0 | ≤2.0 |
سی | ≤2.5 | ≤2.0 |
D | ≤2.5 | ≤2.0 |
A+B+C+D | ≤5.5 |
