چرخ فرمان و ماشینکاری چرخ فولادی سنگین
جزئیات محصول:
محل منبع: | چین |
نام تجاری: | SSI |
گواهی: | manufacture certificate |
شماره مدل: | SSI-M |
پرداخت:
مقدار حداقل تعداد سفارش: | 1T |
---|---|
قیمت: | US $2500-6000/ T |
جزئیات بسته بندی: | قاب چوبی یا برهنه |
زمان تحویل: | 2-4 ماه پس از دریافت پیش پرداخت |
شرایط پرداخت: | T/T |
قابلیت ارائه: | 20000 قطعه در سال |
اطلاعات تکمیلی |
|||
از تجهیزات استفاده کنید: | تخلیه کننده کشتی | سایت برنامه: | مکانیزم سفر |
---|---|---|---|
نیاز: | مقاوم در برابر سایش | استحکام - قدرت: | استحکام بالا |
قابل اجتناب: | تکه تکه شدن | دوام: | 10 سال |
برجسته: | چرخ فولادی مقاوم در برابر سایش,چرخ فولادی با مقاومت بالا,ماشینکاری چرخ های سنگین |
توضیحات محصول

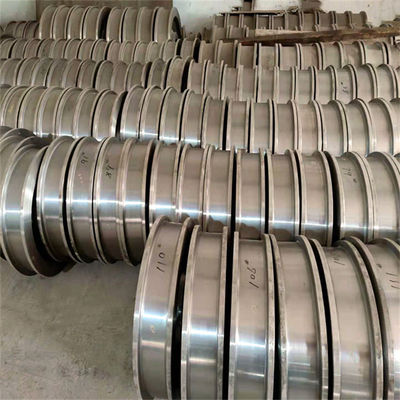

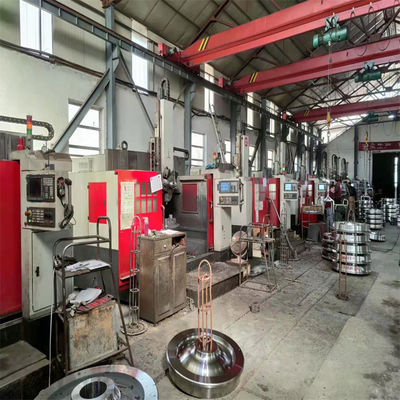

چرخ فرمان و ماشینکاری چرخ فولادی سنگین
1. این ماده CL60 است و ترکیب شیمیایی ذوب آن باید با مفاد TB / t2817 مطابقت داشته باشد.وضعیت عملیات حرارتی چرخها به طور کلی عملیات خنک کننده و خنک کننده پس از آهنگری است و آج و لبه آن خاموش + می شود.اصل دسته ای ، چرخ هایی با شماره کوره ذوب مشابه ، مدل مشابه و وضعیت عملیات حرارتی یکسان است.مقدار سختی آج و سطح لبه مورد نیاز 300 ~ 380hb است ، سختی به صورت مرحله ای توزیع می شود و سختی در 20 میلی متر زیر آج کمتر از 260hb نیست.پس از عملیات حرارتی ، سختی سطح هر چرخ باید به طور یکنواخت در سه نقطه روی آج آزمایش شود تا الزامات ترسیم مورد تأیید هر دو طرف برآورده شود.

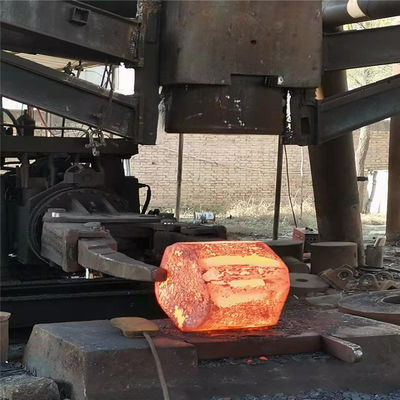

2. چرخ ها باید دارای آهنگری باشند که باید الزامات مربوط به JB / t5000.8-2007 را برآورده کنند و درجه کیفی آهنگری ها کلاس III است.آهنگری ها باید عاری از نقص های سطحی مانند ترک ، تورفتگی ، اتصالات و هرگونه نقص دیگری باشند که می تواند بر کیفیت محصول تأثیر بگذارد.
3. چرخ باید عاری از ترک باشد ، آج و لبه عاری از اشکالاتی باشد که بر عملکرد سرویس تأثیر می گذارد و عیوب با جوشکاری برطرف نمی شوند.
4. به منظور اطمینان از کیفیت محصول ، 100٪ ut NDT باید برای کل چرخ و 100٪ بازرسی MT برای آج و لبه چرخ انجام شود.روش و نتایج تشخیص عیب باید دارای الزامات کیفیت کلاس II JB / t5000.15-2007 باشد.
5- آزمایش عملکرد نوار آزمایش مواد اولیه باید برای هر کوره مواد اولیه انجام شود و نتایج آزمایش باید با مفاد جدول 1 مطابقت داشته باشد.
میز 1
کشش | حمله | |||
رeH (N/mm2) |
رم (N/mm2) |
آ5 (٪) |
Z (٪) |
KU2(J) (+20 ℃ ، عمق شیار 2 میلی متر) |
50550 | 50950 | ≥16 | ≥35 | مقدار متوسط 16 |
نمونه های کششی دمای معمولی با d0 = 10mm و l0 = 50mm باید استفاده شود | نمونه ضربه عمق شیار 2 میلی متری U شکل به تصویب رسید | |||
روش آزمایش GB / T 228 | روش آزمایش GB / T 229 |
نوع گنجاندن | سیستم خوب | سیستم درشت |
آ | .52.5 | .51.5 |
ب | .03.0 | .0 2.0 |
ج | .52.5 | .0 2.0 |
د | .52.5 | .0 2.0 |
A+B+C+D | .55.5 |
