بازیابی درام زغال سنگ تجهیزات حمل و نقل محموله فله برای استاک یارد

توضیحات محصول

بازیابی درام برای جابجایی زغال سنگ از شرکت دولتی برتر چین

بازیابی درام ها، که در یک باند فرودگاه افقی حرکت می کنند، برای سرویس دهی شمع های ذخیره سازی موازی در عملیات دو طرفه در انبارهای باز / انبار نوع حیاط طراحی شده اند.این باید ظرفیت 3500 تن در ساعت برای جابجایی زغال سنگ با اندازه کمتر از 300 میلی متر داشته باشد.

درام روی ریل روی چهار زیرانداز حرکت می کند.درایو سفر با استفاده از 8 واحد محرک (2 در هر زیرانداز) تحقق می یابد.زیرشاخه ها مجهز به انبر ریلی، یکی در هر ریل، برای ایمن سازی باد در زمان خارج از کار، و با پاک کننده ریل در دو طرف سفر هستند.

واحد محرک شامل یک جعبه دنده با یک سروموتور است که توسط مبدل فرکانس کنترل می شود.این سروموتور در تمام محدوده های مورد نیاز سرعت حرکت کار می کند، بنابراین نیازی به استفاده از هر دو موتور مستقل برای کار و حمل و نقل نیست.واحدهای محرک به صورت عمودی بر روی چرخ های متحرک خارجی زیرساخت ها نصب می شوند.برای تعیین موقعیت دقیق دستگاه از سنسورهای افزایشی استفاده می شود.

دستگاه پخش کننده یک حرکت نوسانی عرضی را فراهم می کند، در نتیجه یک لایه سطحی از مواد را پخش می کند و برای اطمینان از پر شدن یکنواخت سطل ها، نمایه ای از مواد را روی حیاط شکل می دهد.زاویه چرخش دستگاه پخش را می توان به صورت دستی بسته به وضعیت توزیع مواد در انبار تنظیم کرد.این دستگاه دارای دو دستگاه پخش کننده است، یکی در هر طرف جهت حرکت دستگاه.

زیرساخت های متصل به درام شامل یک مسیر ریلی، کابل های تامین برق، شیلنگ های تامین آب برای سیستم اسپرینکلر و ضربه گیرهای انتهایی است.

سازه فولادی اصلی از ساختار جوشی ساخته شده از ورق فولادی یا فولاد مقطعی است و از استحکام، صلبیت و پایداری کافی برخوردار است.پیچ و مهره های گیره با استحکام بالا باید برای مونتاژ محل اعضای اصلی سازه فولادی بزرگ استفاده شود تا نقاط نصب و برداشت را تسهیل کند / چشم های بلند کردن برای هر عضو سازه برای تسهیل عملیات حمل و نقل و جابجایی در نظر گرفته شده است.تمامی سازه ها و مکانیزم ها برای تحمل بار دینامیکی، بار استاتیکی، بار افقی و بار ضربه ای طراحی شده اند.علاوه بر محاسبه استحکام، صلبیت و خستگی، محاسبه پایداری کلی و جزئی نیز باید انجام شود.هر مکانیزم و جزء به گونه ای طراحی شده است که عملکرد و استحکام خوبی داشته باشد و همچنین تا حد امکان قابل تعویض باشد.قطعات پوشیده به گونه ای طراحی می شوند که به راحتی بررسی و تعویض شوند.

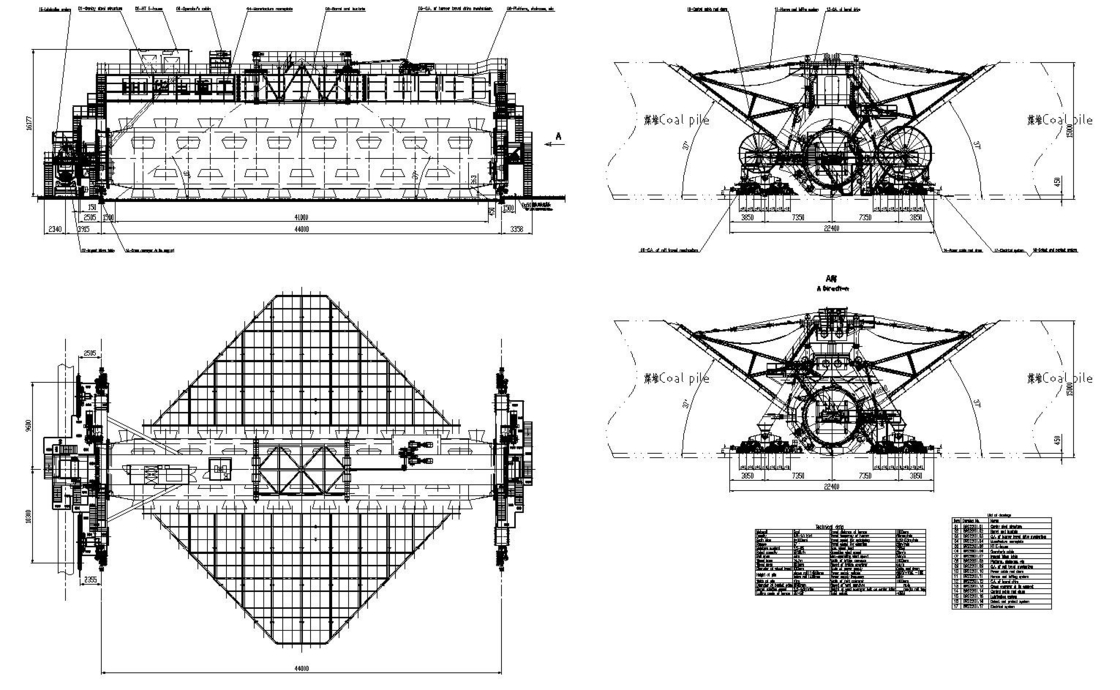

مشخصات درام ریکلیمر

اطلاعیه ها

مشتری هنگام ثبت سفارش باید اطلاعات زیر را ارائه دهد

• ویژگی مواد فله
• اطلاعات انبار
• نمودار جریان فرآیند
• منبع تغذیه
• الزامات ارتباطی و کنترلی
