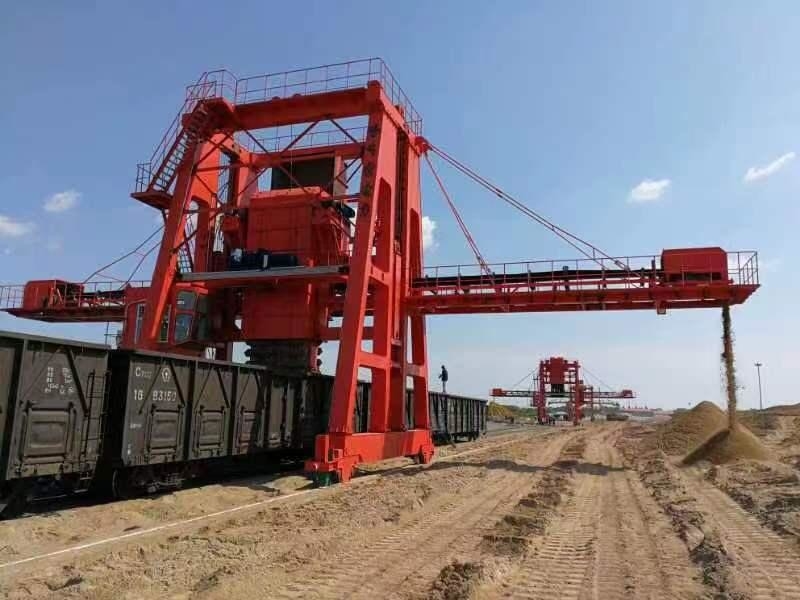

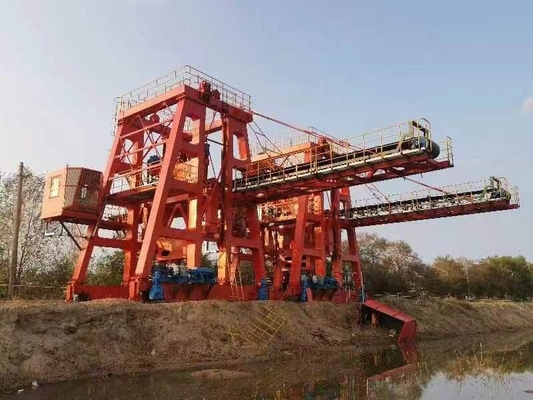

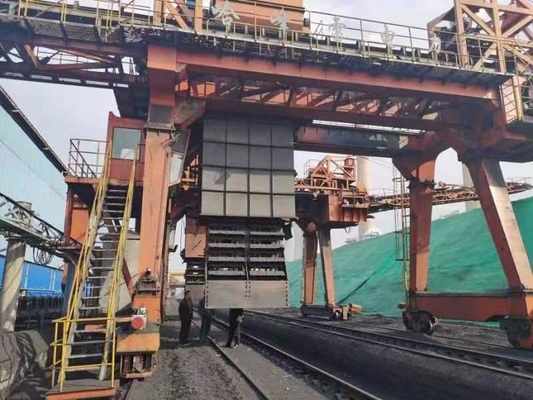

تجهیزات حمل و نقل بار فله شرکت برق سطل زنجیر سنگ آهک تخلیه کننده

توضیحات محصول

سطل تخلیه زنجیر سنگ آهک شرکت برقرا

1. مقدمه

مکانیزم سطل اوج یک مکانیسم سطل دو ردیفه، تک زنجیره ای است و زنجیر یک زنجیر تانک نظامی با گام 203 میلی متر است.بدنه سطل از مواد مقاوم در برابر سایش nm400 ساخته شده است و گزارش اصلی بازرسی کیفیت فولاد باید به همراه کالا ارائه شود.صفحه پشتی مکانیزم سطل زنجیری تعبیه شده و قسمت زیرین آن مجهز به دستگاه تمیز کننده اسکراپر می باشد.ضخامت اسکراپر 30 میلی متر و عرض آن 800 میلی متر است و از دو طرف با صفحات "s" متصل می شود.از طریق کارکرد سریع گاری، گاری را می توان تمیز کرد و لبه چاقو را می توان از خراشیدن گاری محافظت کرد.نرخ تمیز کردن بیشتر از 99٪ است.اطمینان حاصل کنید که مقدار باقی مانده در صندوق عقب کمتر از 1 تن باشد.ارتفاع بالابر سطل زنجیره ای مطابق با واگن استاندارد فعلی 60t/70t طراحی شده است و موقعیت استاتیک بر عبور کل واگن قطار تاثیری نخواهد داشت.

مکانیزم وینچ لوفینگ

ترکیب و ترتیب مکانیزم وینچ لوفینگ.وینچ در وسط قرار دارد.نظارت تصویری برای اطمینان از ایمنی و قابلیت اطمینان، و انتخاب و محاسبه قطعات مطابق با بندهای مربوطه در GB/t3811 است.

مکانیزم لوفینگ از یک موتور، ترمز دیسکی یا چرخ، کوپلینگ، کاهنده دندانه سخت، دستگاه درام، دستگاه قرقره بالایی و غیره تشکیل شده است.

محدودیت هایی هم برای بالا بردن و هم برای پایین آوردن در موقعیت شدید وجود دارد.

درام از Q345B ساخته شده، جوش داده شده و شکل گرفته است و ساختار شفت کوتاهی دارد.هنگامی که درام به صورت مقطعی جوش داده می شود، جوش لب به لب محیطی باید در معرض 100٪ تشخیص نقص اولتراسونیک باشد.عملیات حرارتی باید پس از جوشکاری برای از بین بردن تنش انجام شود.NDT برای شفت خرد.

هنگامی که سطل زنجیر به موقعیت محدود پایین می آید، باید حداقل 2.5 دور سیم طناب فولادی روی درام باقی بماند.گیره سیم طناب فولادی در کنار درام نصب می شود که کمتر از چهار عدد باشد.

دستگاه قرقره ثابت از قرقره اتصال استفاده می کند که در صفحه بالایی قاب چرخ دستی قرار می گیرد و فضای نگهداری را حفظ می کند.نسبت قطر سیم بکسل به قرقره و قطر شیار طناب درام باید الزامات آیین نامه طراحی جرثقیل را برآورده کند.

2. مشخصات تخلیه کننده سنگ آهک سطل زنجیره ای

وظیفه کاری: 3 شیفت کاری سنگین، 365 روز در سال

ظرفیت تخلیه: 350 تن در ساعت

فاصله ریل: 6000 میلی متر

منبع تغذیه: حلقه کابل (قدرت)، کمتر از 200

برق: 380-400 ولت

فرکانس: 50 هرتز

نرخ تخلیه: ≥95٪

توان مصرفی: 145 کیلووات

3. سایر پارامترها

3.1 مکانیزم سفر: 8 چرخ و 4 راننده.

مدل موتور: YX3-132

قدرت: 7.5KW×4

سرعت: 1450r/min

قدرت VFD: 30 کیلووات سنگین (Seimes/ABB)

مدل کاهنده دنده: سری کاهنده دندان سفت و سخت (Flender/SEW)

سرعت سفر: 1.9 ~ 20 متر در دقیقه (VFD)

قطر چرخ: Φ630mm

تعداد چرخ: 8

حداکثر فشار چرخ: 15 تن

فاصله ریل: 6000 میلی متر

3.2.آسانسور سطلی

مدل موتور: YZ225M-

قدرت: 30KW×2

مدل کاهنده دندان سفت و سخت: ZQA500-3/4-15.75 (SEW/Flender)

نسبت: 15.75

سرعت (سرعت زنجیر): 95.7 متر در دقیقه

حجم سطل: 43 لیتر

عرض سطل: 1100 میلی متر

نوع زنجیر: زنجیر تانک نظامی دو ردیفه

زمین T203 میلی متر

وظیفه کاری: وظیفه سنگین

3.3 وینچ لوفینگ

مدل موتور: YZ225M-8

قدرت: 22 کیلو وات

سرعت: 750r/min

نوع کاهنده دنده: ZQA650-48.57-8

نسبت: 48.57

سرعت وینچ: V=2.37m/min

3.4، نوار نقاله نصب شده بر روی کنسول

نوار نقاله: یکی از راه های تخلیه،

دستگاه انتقال: YDΦ630-1000-2.5

قدرت: 15 کیلووات

قرقره خم: Φ500

سرعت: V=3.15m/s

عرض: B=1000mm

ظرفیت انتقال: Q=800 تن در ساعت

پاک کننده تسمه نقاله: تیغه آن از پلی اورتان ساخته شده است
