تخلیه زنجیر سطل واگن برای شرکت برق زغال سنگ

توضیحات محصول

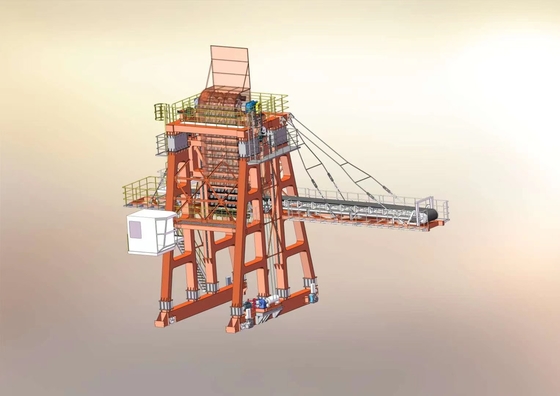

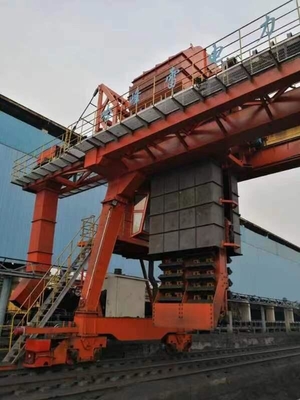

تخلیه زنجیر سطل تخلیه واگن برای تخلیه زغال سنگ برای شرکت برق زغال سنگرا

1. مقدمه

ساختار جعبه کاملاً بسته پذیرفته شده است.سازه فولادی از Q345B ساخته شده است.ساختار مسافرتی از یک کت و شلوار نوع سه در یک کاهنده، چهار مجموعه از نوع واگن برقی و هشت چرخ مسافر استفاده می کند.چرخ با قطر 630 میلی متر با سیستم رانندگی VFD برای سفر.یک VFD چهار مجموعه موتور را برای حرکت پایدار کنترل می کند.

مکانیزم سطل زنجیر با یک دستگاه قفل و دستگاه محافظ اینترلاک ارائه می شود.

دستگاه قفل: هنگامی که آسانسور سطل به موقعیت محدود بالا می رود، دستگاه قفل را می توان به طور خودکار فعال کرد و وزن مکانیسم نوک را می توان از طریق مکانیزم میله فشار هیدرولیک توسط دستگاه قفل تحمل کرد، که می تواند از تلفات و حوادث آسیب تجهیزات جلوگیری کند. ناشی از لغزش مکانیسم بلند کردن سطل به دلیل خرابی ترمز و همچنین افزایش طول عمر طناب سیم فولادی.

دستگاه حفاظتی به هم پیوسته: هنگامی که آسانسور سطلی به موقعیت محدود بالا می رود، چراغ راهنمایی به طور خودکار سبز می شود، که می تواند به راننده قطار کمک کند تا تشخیص دهد که تخلیه کننده کار می کند و آیا می تواند وارد ایستگاه شود یا خیر.

تخلیه کننده سنگ آهک سطل زنجیری همچنین دارای محافظ های به هم پیوسته دیگری مانند قفل شدن بین گیره ریل و مکانیسم حرکت، قفل شدن بین نوار نقاله و مکانیزم تیپر، قفل شدن بین درب اتاق عمل و منبع تغذیه اصلی است. یعنی در را نمی توان بسته کرد و منبع تغذیه اصلی را نمی توان تامین کرد)، که می تواند اطمینان حاصل کند که تخلیه کننده سنگ آهک آسانسور زنجیری در تمام طول سال در یک وضعیت محیطی امن کار می کند و سرعت عملکرد را بهبود می بخشد.

کف سطل زنجیر مجهز به یک وسیله حفاظتی زنجیر خراش بزرگ است که نه تنها می تواند مواد را کاملا تمیز کند بلکه هرگز به واگن آسیب نمی رساند.هنگامی که سطل زنجیره ای کار می کند، دستگاه اسکراپر نقش خراش دادن مواد را ایفا می کند.ماده اسکراپر 16Mn است تا از مازاد مواد تا حد امکان کاهش یابد و شدت کار کارگران کاهش یابد.میزان تخلیه بیشتر از 99 درصد و مواد باقیمانده کمتر از 1 تن است.

دندانه های سطل زنجیره ای از صفحه آلیاژی 60Si2Mn مقاوم در برابر سایش ساخته شده اند که در مقایسه با صفحه مقاوم در برابر سایش معمولی عمر مفید را 3-4 برابر افزایش می دهد.

قطعات الکتریکی برای تخلیه سطل زنجیری همه محصولات زیمنس، ABB یا اشنایدر هستند.در کابین اپراتور از مواد عایق حرارتی و تهویه مطبوع (برند: Gree) استفاده شده است.در اتاق عمل از شیشه سکوریت استفاده می شود و از برف پاک کن برقی استفاده می شود، محیط کابین اپراتور راحت است.

2. مشخصات تخلیه کننده سنگ آهک سطل زنجیره ای

وظیفه کاری: 3 شیفت کاری سنگین، 365 روز در سال

ظرفیت تخلیه: 350 تن در ساعت

فاصله ریل: 6000 میلی متر

منبع تغذیه: حلقه کابل (قدرت)، کمتر از 200

برق: 380-400 ولت

فرکانس: 50 هرتز

نرخ تخلیه: ≥95٪

توان مصرفی: 145 کیلووات

3. سایر پارامترها

3.1 مکانیزم سفر: 8 چرخ و 4 راننده.

مدل موتور: YX3-132

قدرت: 7.5KW×4

سرعت: 1450r/min

قدرت VFD: 30 کیلووات سنگین (Seimes/ABB)

مدل کاهنده دنده: سری کاهنده دندان سفت و سخت (Flender/SEW)

سرعت سفر: 1.9 ~ 20 متر در دقیقه (VFD)

قطر چرخ: Φ630mm

تعداد چرخ: 8

حداکثر فشار چرخ: 15 تن

فاصله ریل: 6000 میلی متر

3.2.آسانسور سطلی

مدل موتور: YZ225M-

قدرت: 30KW×2

مدل کاهنده دندان سفت و سخت: ZQA500-3/4-15.75 (SEW/Flender)

نسبت: 15.75

سرعت (سرعت زنجیر): 95.7 متر در دقیقه

حجم سطل: 43 لیتر

عرض سطل: 1100 میلی متر

نوع زنجیر: زنجیر تانک نظامی دو ردیفه

زمین T203 میلی متر

وظیفه کاری: وظیفه سنگین

3.3 وینچ لوفینگ

مدل موتور: YZ225M-8

قدرت: 22 کیلو وات

سرعت: 750r/min

نوع کاهنده دنده: ZQA650-48.57-8

نسبت: 48.57

سرعت وینچ: V=2.37m/min

3.4، نوار نقاله نصب شده بر روی کنسول

نوار نقاله: یکی از راه های تخلیه،

دستگاه انتقال: YDΦ630-1000-2.5

قدرت: 15 کیلووات

قرقره خم: Φ500

سرعت: V=3.15m/s

عرض: B=1000mm

ظرفیت انتقال: Q=800 تن در ساعت

پاک کننده تسمه نقاله: تیغه آن از پلی اورتان ساخته شده است

جدول تاریخ فنی اصلی
