تخلیه سطل زنجیری برای تخلیه سنگ آهک ریلی

توضیحات محصول

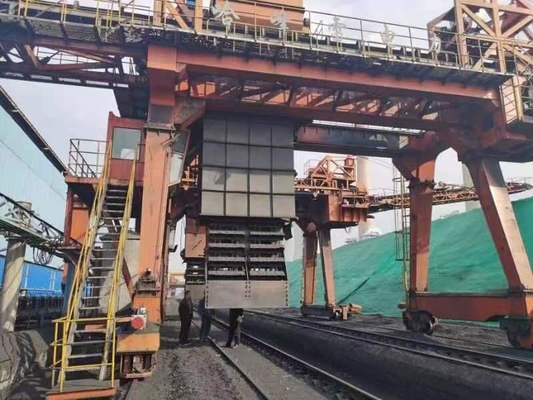

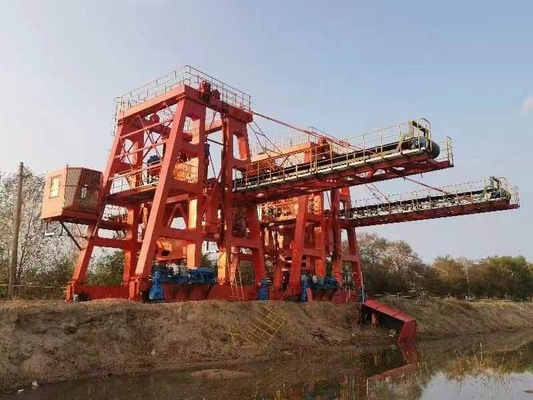

تخلیه سطل زنجیره ای برای تخلیه سنگ آهک از واگن ریلی

1.عمومی

1.1 مشخصات الزامات فنی برای عملکرد، عملکرد، ساختار، طراحی، ساخت، نصب و راه اندازی تجهیزات را بیان می کند.برای تخلیه سنگ آهک کاربرد دارد.

1.2 مشخصات حداقل الزامات فنی را بیان کرده است و تمام جزئیات فنی را مشخص نمی کند.تولید کننده تضمین می کند که محصولات با کیفیت بالا و خدمات مربوطه را که الزامات مشخصات فنی و استانداردهای صنعتی بین المللی و داخلی مربوطه را برآورده می کند، ارائه دهد.سازنده همچنین باید الزامات استانداردهای اجباری ملی مربوط به ایمنی و حفاظت از محیط زیست را برآورده کند.

2.مشخصات تخلیه کننده سنگ آهک سطلی زنجیره ای

وظیفه کاری: 3 شیفت کاری سنگین، 45 روز در سال

ظرفیت تخلیه: 300 تن در ساعت

فاصله ریل: 6000 میلی متر

منبع تغذیه: حلقه کابل (قدرت)، کمتر از 200

برق: 380-400 ولت

فرکانس: 50 هرتز

نرخ تخلیه: ≥95٪

توان مصرفی: 145 کیلووات

3. سایر پارامترها

3.1 مکانیزم سفر: 8 چرخ و 4 راننده.

مدل موتور: YX3-132

قدرت: 7.5KW×4 台

سرعت: 1450r/min

قدرت VFD: 30 کیلووات سنگین (Seimes/ABB)

مدل کاهنده دنده: سری کاهنده دندان سفت و سخت (Flender/SEW)

سرعت سفر: 1.9 ~ 20 متر در دقیقه (VFD)

قطر چرخ: Φ630mm

تعداد چرخ: 8

حداکثر فشار چرخ: 15 تن

فاصله ریل: 6000 میلی متر

3.2.آسانسور سطلی

مدل موتور: YZ225M-

قدرت: 30KW×2

مدل کاهنده دندان سفت و سخت: ZQA500-3/4-15.75 (SEW/Flender)

نسبت: 15.75

سرعت (سرعت زنجیر): 95.7 متر در دقیقه

حجم سطل: 43 لیتر

عرض سطل: 1100 میلی متر

نوع زنجیر: زنجیر تانک نظامی دو ردیفه

زمین T203 میلی متر

وظیفه کاری: وظیفه سنگین

3.3 وینچ لوفینگ

مدل موتور: YZ225M-8

قدرت: 22 کیلو وات

سرعت: 750r/min

نوع کاهنده دنده: ZQA650-48.57-8

نسبت: 48.57

سرعت وینچ: V=2.37m/min

3.4، نوار نقاله نصب شده بر روی کنسول

نوار نقاله: یکی از راه های تخلیه،

دستگاه انتقال: YDΦ630-1000-2.5

قدرت: 15 کیلووات

قرقره خم: Φ500

سرعت: V=3.15m/s

عرض: B=1000mm

ظرفیت انتقال: Q=800 تن در ساعت

پاک کننده تسمه نقاله: تیغه آن از پلی اورتان ساخته شده است

جدول تاریخ فنی اصلی
