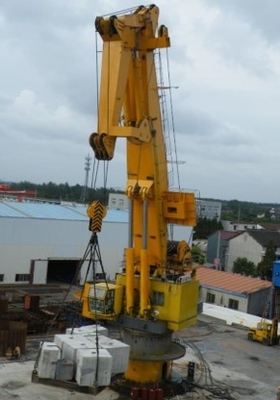

جرثقیل دریایی بندکشی هیدرولیک برقی و جرثقیل دریایی

توضیحات محصول

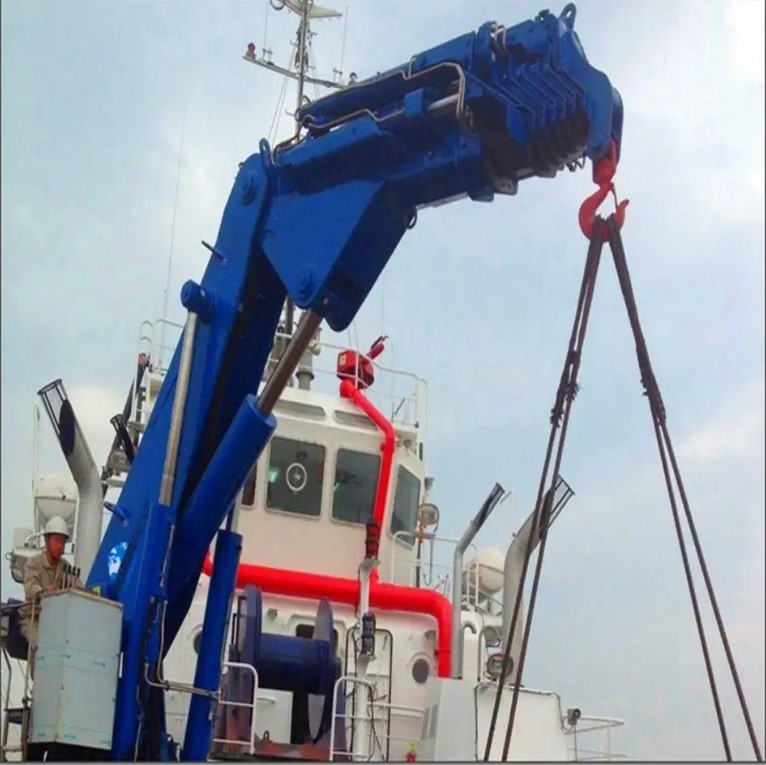

جرثقیل دریایی بندکشی هیدرولیک برقی که بر روی سکوی دریایی نصب شده است

جرثقیل دریایی/جرثقیل دریایی بوم بند انگشتی به عنوان یک جرثقیل بوم مفصلی با موتور الکتروهیدرولیک طراحی شده است که دارای یکپارچه الکتریکی است.

پکیج پاور هیدرولیک یا پکیج برق الکترو هیدرولیک مستقل که به صورت یک واحد کامل آماده نصب به فونداسیون تحویل داده می شود.در

جرثقیل مجهز به وینچ هیدرولیک، لوفینگ با موتور هیدرولیک، سیستم چرخاننده هیدرولیک مفصلی و هیدرولیک است.

تمام جرثقیل های دریایی و دریایی بر اساس مشخصات فنی و برنامه های کاربردی مشتری ما طراحی و تولید می شوند.تمام اجزای اصلی جرثقیل دریایی و دریایی از برند اروپایی و معتبر است، مانند چرخاننده، پمپ هیدرولیک، موتور الکتریکی، شیرهای هیدرولیک و غیره.

اجزاءاز جرثقیل

1 وینچ بالابر

وینچ بالابر برای کار در محیط های دریایی طراحی شده است.

این شامل گیربکس با ترمز، موتور هیدرولیک و درام و غیره است

گیربکس و سیستم ترمز در درام تعبیه شده است.صفحات محافظ

برای جلوگیری از فرار سیم طناب از درام عرضه می شوند.

2 ماشین آلات چرخشی

خرس چرخان از نوع توپ چهار نقطه ای تک ردیفی است که روی سطح ماشینکاری شده نصب شده و برای کاربردهای دریایی طراحی شده است.اتصال دهنده های حلقه چرخشی پیچ های کششی با درجه بالایی هستند که شرایط کار بلبرینگ را تضمین می کنند.درایو پینیون داخلی برای محافظت از چرخ دنده در برابر محیط دریایی است.گیربکس چرخان، ترمز، موتور هیدرولیک در یک واحد با هم فلنج می شوند.بلبرینگ چرخان مجهز به گریس نوک سینه های مناسب است.

3 سیلندر هیدرولیک

سیلندر لوفینگ برای این طراحی شده است

عملیات در محیط های دریایی.

میله پیستون از کشش بالا ساخته شده است

روکش کرومهر دو انتهای

سیلندر مجهز به خود روانکاری است

بلبرینگ هاسیلندر دارای نوک گریس برای

گریس کاری بلبرینگ ها

4 پمپ هیدرولیک

موتور الکتریکی در داخل دروازه با قابلیت انعطاف نصب شده است

درایو کوپلینگ به پمپمخزن نفت تعبیه شده است

زیر بشکهایمخزن مجهز به فیلترهای برگشت جریان کامل است،

فشار سنج، تنفس هوا، سوراخ هوای تنفس می تواند

برای پر کردن روغن استفاده شود

5 اتصالات و شیلنگ

لوله های هیدرولیک خارجی باید از فولاد کربنی بدون درز گالوانیزه باشد.شیلنگ های هیدرولیک برای کار در محیط های دریایی انتخاب می شوند.همه شیلنگ ها مطابق با الزامات کلاس برای فشار کاری طراحی شده اند.

6 پک هیدرولیک پاور

جرثقیل طوری طراحی شده است که یک حرکت (بالا بردن، لوف کردن، چرخاندن) باید با ظرفیت کامل و سرعت کامل امکان پذیر شود.و دو حرکت باید به طور همزمان تحت ظرفیت کاهش یافته و سرعت کاهش یافته امکان پذیر شود.

تمام حرکات توسط روغن هیدرولیک هدایت می شود.همه حرکات دارای کنترل سرعت بدون پله از 0 تا حداکثر هستند.

هنگامی که فشار واقعی بالاتر از مقدار تنظیم باشد، شیر تخلیه باز می شود.موتور وینچ، سیلندر هیدرولیک و موتور چرخان همگی دارای دریچه های نگهدارنده بار هستند که در صورت پارگی شیلنگ یا سایر خرابی ها که باعث افت فشار می شود، حرکت را منجمد می کند.

واحد عملیات اضطراری با پمپ دستی، شیرهای لازم و خط لوله واحد را با موتور هیدرولیک سیستم اصلی شامل اتصالات متصل می کند.

فشار سیستم هیدرولیک: ≤250Bar.

7 سیستم الکتریکی

7.1 منبع برق

منبع برق از کشتی به جرثقیل به شرح زیر منتقل می شود:

مدار برق اصلی: AC380V;50 هرتز؛3P

7.2 موتور الکتریکی

موتور برق از نوع دریایی می باشد.(IP56؛ کلاس عایق "F")

موتور با بخاری ضد تراکم ارائه خواهد شد.

استارتر از نوع "Star-delta".

موتور با گلند کابل

موتور مطابق با الزامات IEC

7.3 ترانسفورماتور برای کنترل ولتاژ AC24V.

7.4 دکمه های Start/Stop در درب پانل.

جعبه استارت برقی 7.5 دارای IP56 است.توسط سازنده بر روی پایه جرثقیل نصب خواهد شد.

8 سیستم ایمنی

دستگاه های محدودیت ایمنی زیر برای حرکات ذکر شده در زیر ارائه شده است.هنگامی که دستگاه های محدودیت ایمنی فعال می شوند، موتور هیدرولیک و/یا الکتریکی متوقف می شود.

8.1 شیرهای ایمنی هیدرولیک: هر شیر اطمینان از پمپ ها و همچنین موتورهای بالابر، لوفینگ و چرخان در برابر بار اضافی محافظت می کند.

8.2 حد بالابر

8.3 دکمه توقف اضطراری: موتور با فشار دادن دکمه کار نمی کند.جرثقیل دارای 2 دکمه توقف اضطراری است.یکی روی جعبه استارت برقی، دیگری روی پانل عملیات است.

8.4 شیر تخلیه اضطراری: تمام حرکات با باز کردن شیر متوقف می شود.بر روی سکوی عملیاتی نصب شده است.

8.5 سیستم امداد اضطراری برای قلاب

9 درمان سطحی

روش استاندارد تصفیه سطح برای جرثقیل ها به شرح زیر خواهد بود:

تمام سطوح شات بلاست به SA 2,5

یک لایه پرایمر اپوکسی غنی از روی - 50 میکرون

یک لایه اپوکسی دو بسته - 100 میکرون

یک لایه پلی اورتان - 70 میکرون

ضخامت کلی فیلم خشک - 220 میکرون

مشخصات فنی

طراحی کلی

عکس های کارخانه ما
